Конструктивные и монтажные схемы КПФ-1М
Схема конструкции клапанов КПФ-1М EI60

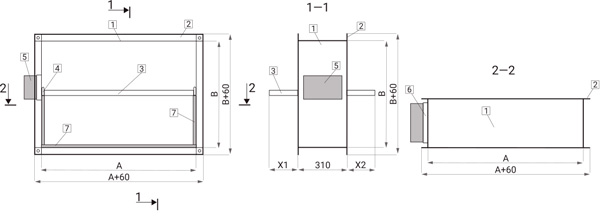

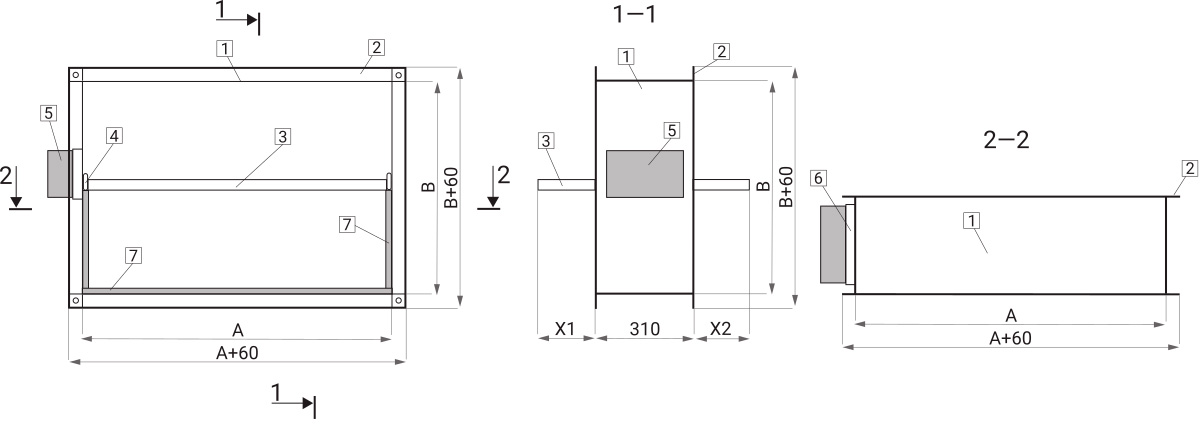

КПФ-1М EI60 с электромеханическим приводом

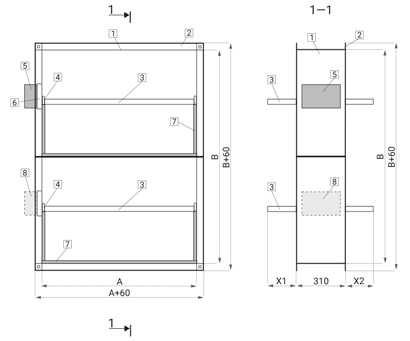

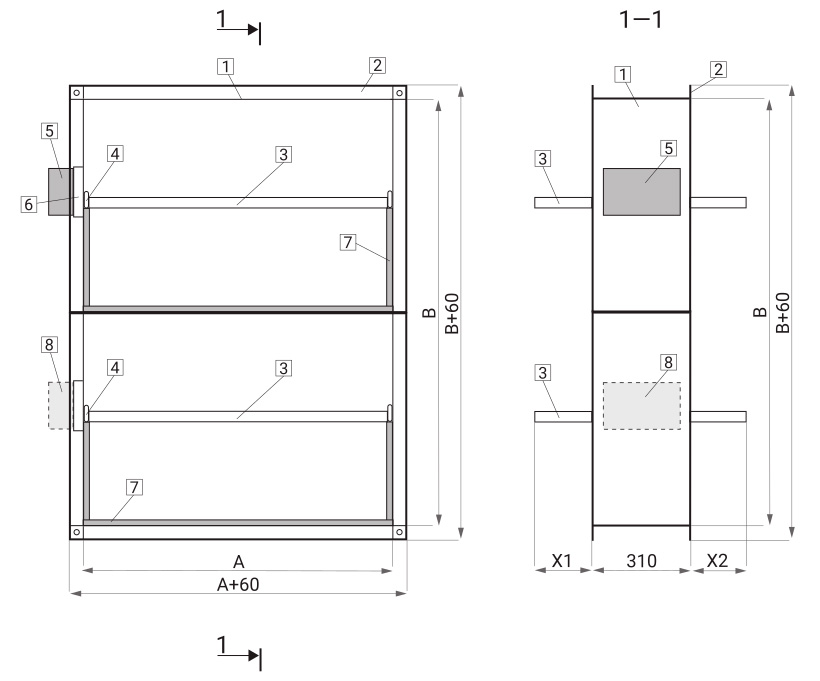

КПФ-1М EI60 в кассетном исполнении с электромеханическим приводом

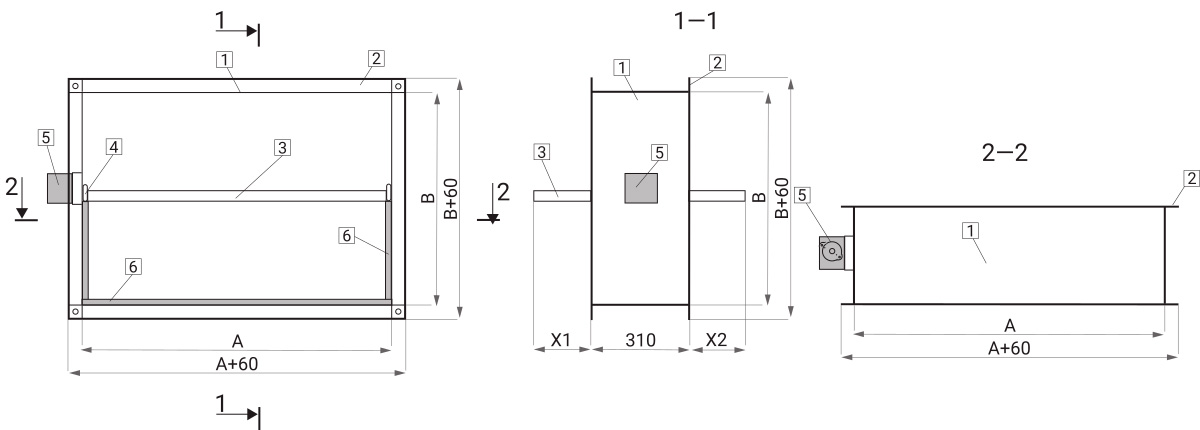

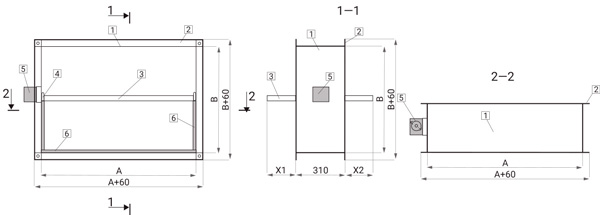

КПФ-1М EI60 с электромагнитным приводом
АхВ - размеры внутреннего сечения клапана, мм
Х1, Х2 - вылет створки за корпус клапана
1 - корпус клапана; 2 - присоединительный фланец; 3 - створка; 4 - ось вращения створки; 5 - электропривод; 6 - площадка под привод; 7 - нащельник; 8 - место размещения второго электропривода, если это технически необходимо при больших размерах клапанов.
Вылет створки за корпус, мм
| Параметр | Сторона «В» (высота), мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| X1 | 0 | 0 | 13 | 38 | 88 | 138 | 188 | 238 | 63 | 88 | 113 | 138 | 163 | 188 | 213 |
| X2 | 0 | 0 | 13 | 38 | 88 | 138 | 188 | 238 | 63 | 88 | 113 | 138 | 163 | 188 | 213 |
По согласованию с заказчиком возможно изменение количества створок и их вылета.
Схема конструкции клапанов КПФ-1М EI90

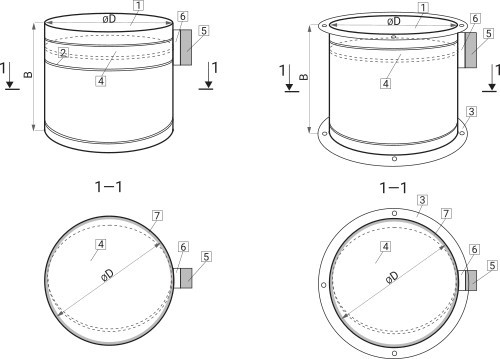

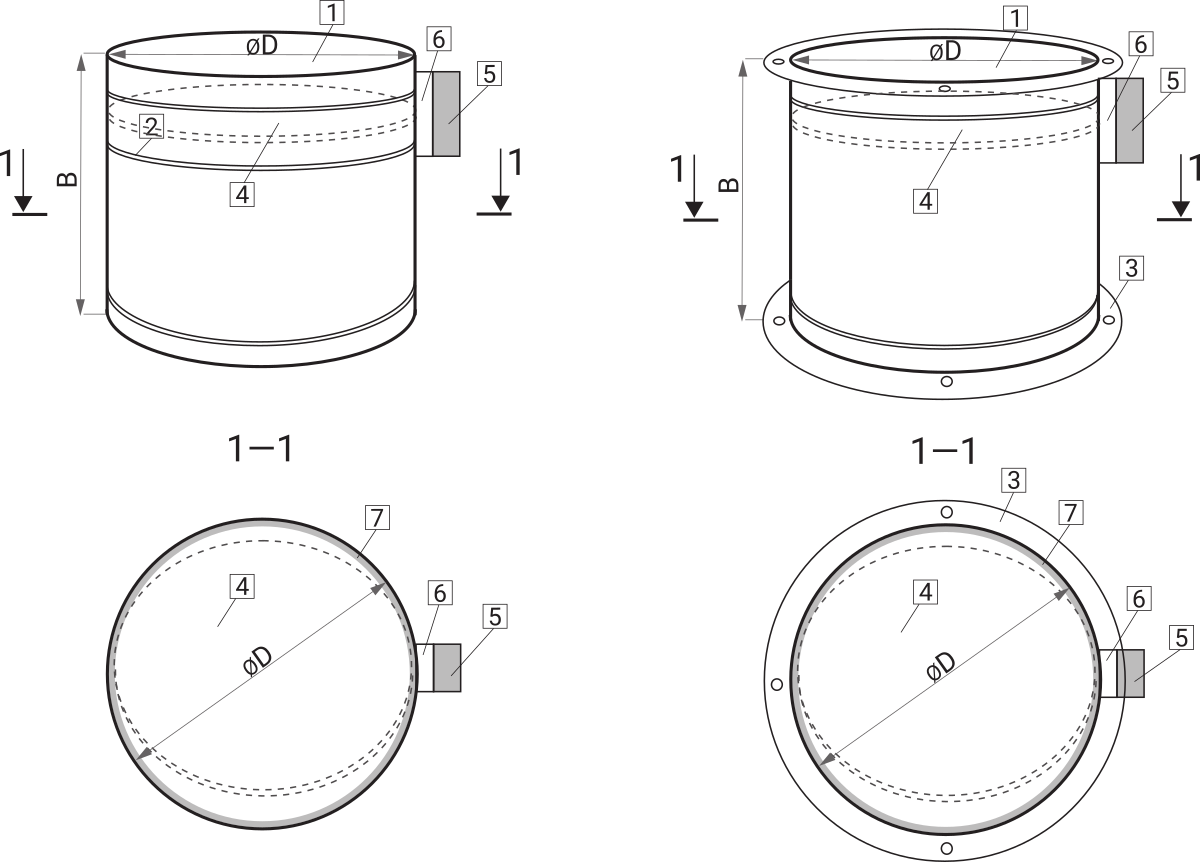

КПФ-1М EI90 с электромеханическим приводом

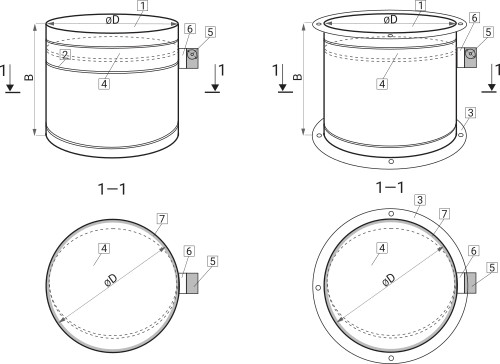

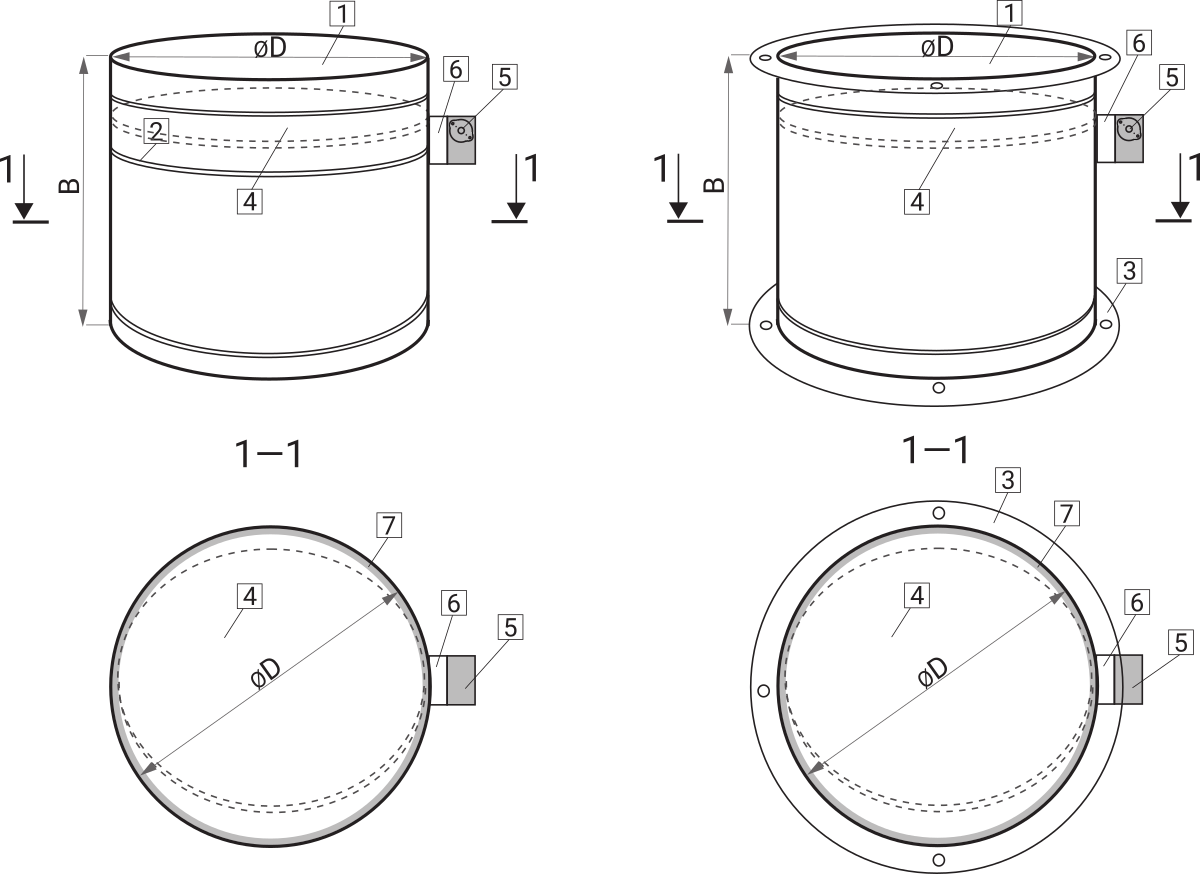

КПФ-1М EI90 с электромагнитным приводом
ØD - диаметр клапана, мм
В - глубина корпуса клапана, мм
1 - корпус клапана; 2 - ниппельное соединение; 3 - фланцевое соединение; 4 - створка; 5 - электропривод/электромагнит; 6 - площадка под привод; 7 - уплотнитель
Схема конструкции клапанов КПФ-1М EI120

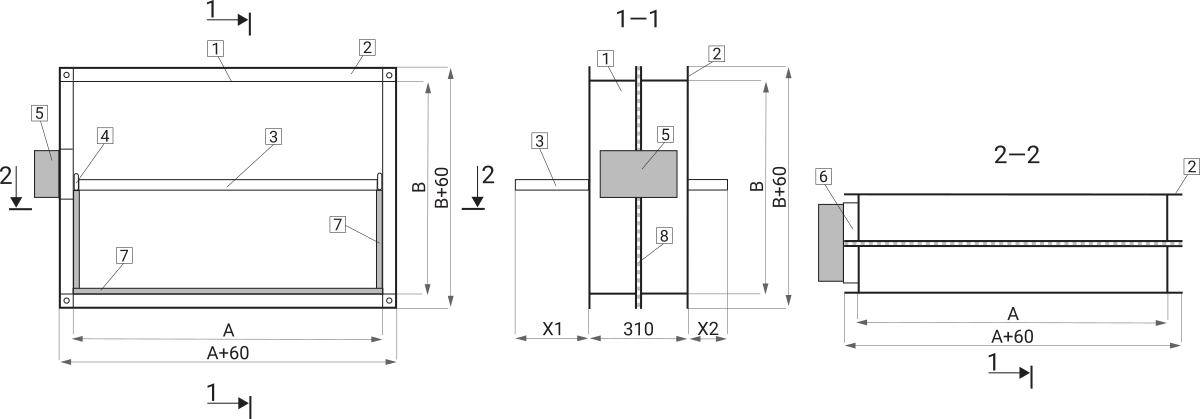

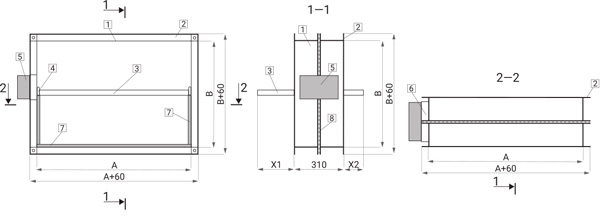

КПФ-1М EI120 с электромеханическим приводом

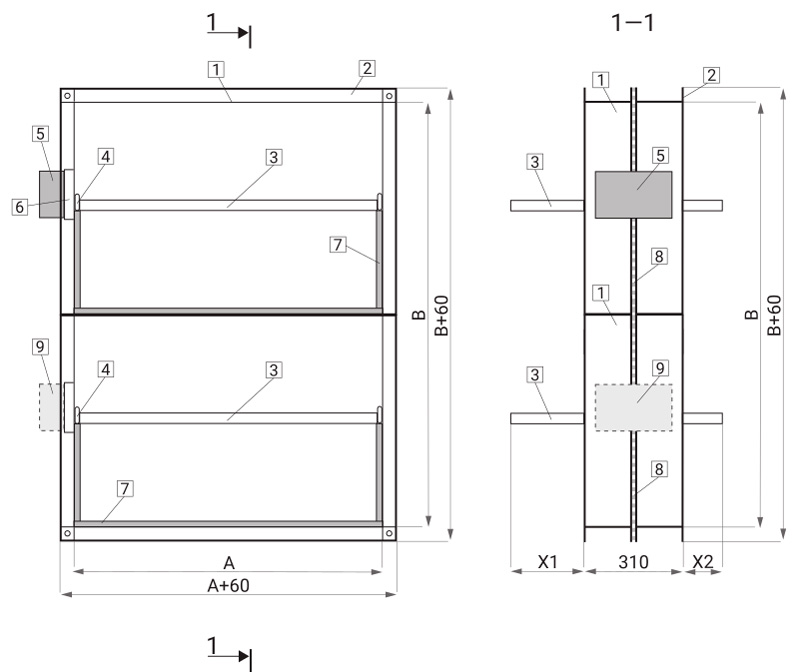

КПФ-1М EI120 в кассетном исполнении с электромеханическим приводом

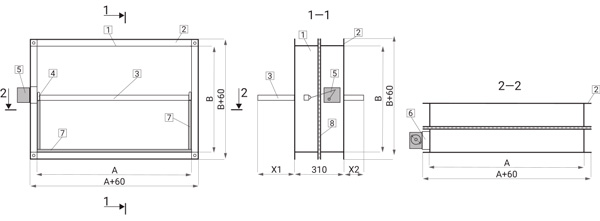

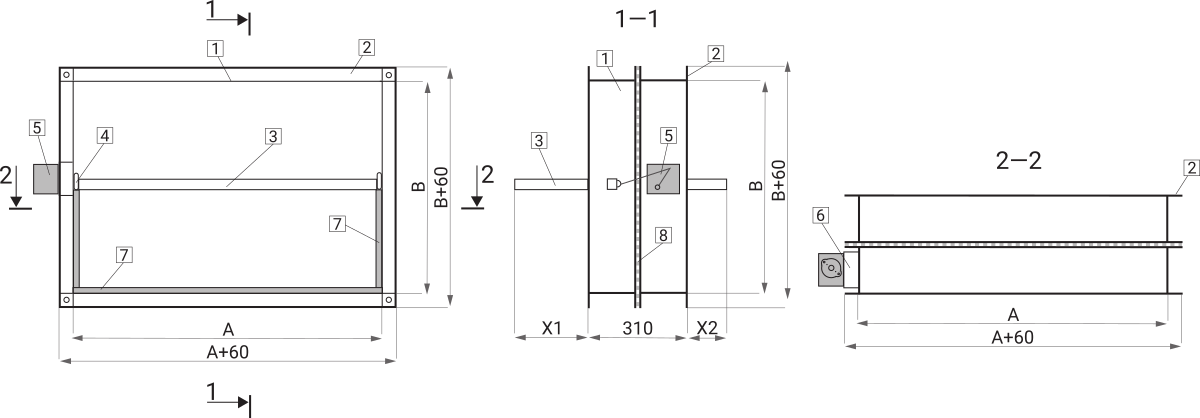

КПФ-1М EI120 с электромагнитным приводом
АхВ - размеры внутреннего сечения клапана, мм
Х1, Х2 - вылет створки за корпус клапана
1 - корпус клапана; 2 - присоединительный фланец; 3 - створка; 4 - ось вращения створки; 5 - электропривод;
6 - площадка под привод; 7 - нащельник; 8 - термомост; 9 - место размещения второго электропривода, если это технически необходимо при больших размерах клапанов
Вылет створки за корпус, мм
| Параметр | Сторона «В» (высота), мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| X1 | 20 | 70 | 95 | 120 | 170 | 220 | 270 | 320 | 145 | 170 | 195 | 220 | 245 | 270 | 295 |
| X2 | 20 | 0 | 0 | 0 | 10 | 60 | 110 | 160 | 0 | 10 | 45 | 60 | 85 | 110 | 135 |
По согласованию с заказчиком возможно изменение количества створок и их вылета.

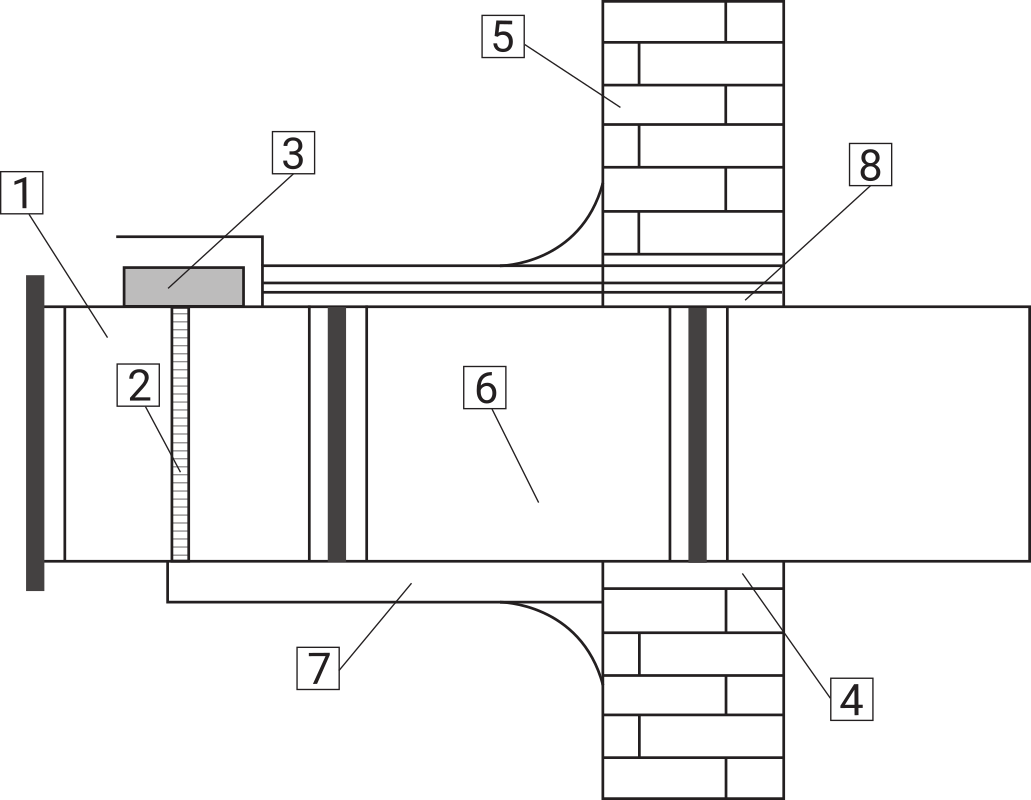

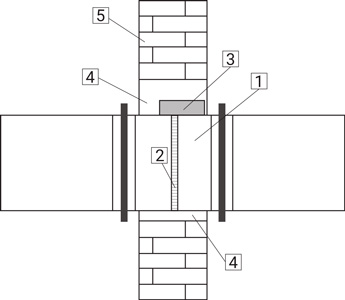

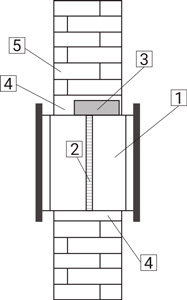

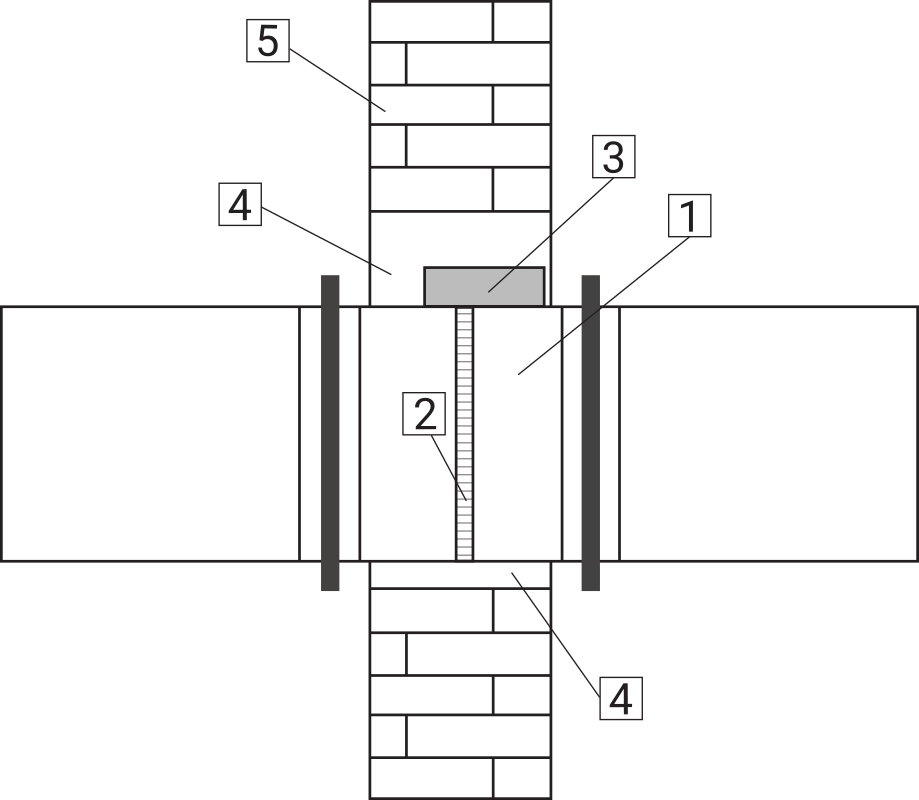

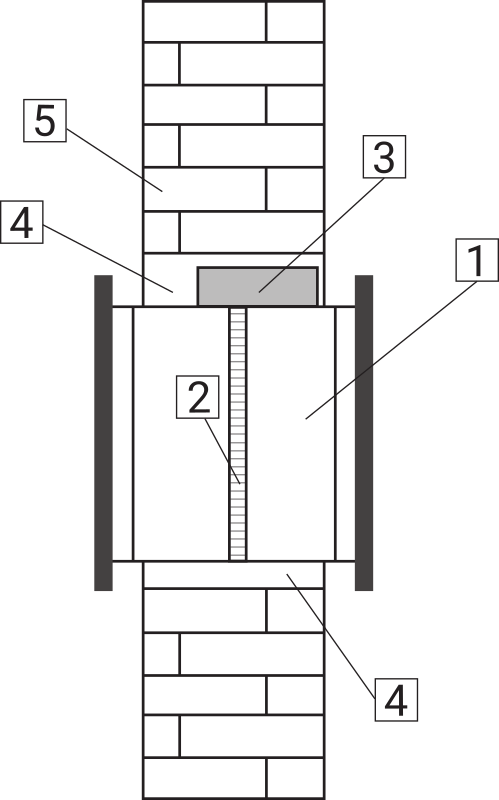

Схема монтажа клапанов КПФ-1М EI60, EI90 и EI120
1 - клапан; 2 - створка клапана; 3 - привод; 4 - цементно-песчаная заделка; 5 - строительная конструкция с нормируемым пределом огнестойкости; 6 - огнестойкий воздуховод; 7 - огнезащитное покрытие; 8 - ребро жёсткости либо фланцевое соединение
