Схема конструкций КЛОП-2В

Конструкция клапана

Клапаны КЛОП-2 взрывобезопасного исполнения выпускаются прямоугольного сечения с двумя фланцами и круглого сечения под ниппельное или фланцевое соединение.
Привод клапанов устанавливается снаружи корпуса, изготавливаемого из оцинкованной стали. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали марки 12Х18Н10Т или её аналога.

Заслонка клапанов заполнена термоизоляцией.
На НО клапанах устанавливаются электроприводы с возвратной пружиной без терморазмыкающего устройства (ТРУ), на НЗ клапанах – реверсивные электроприводы.

Клапаны работоспособны в любой пространственной ориентации.

Клапаны КЛОП-2-В прямоугольного сечения

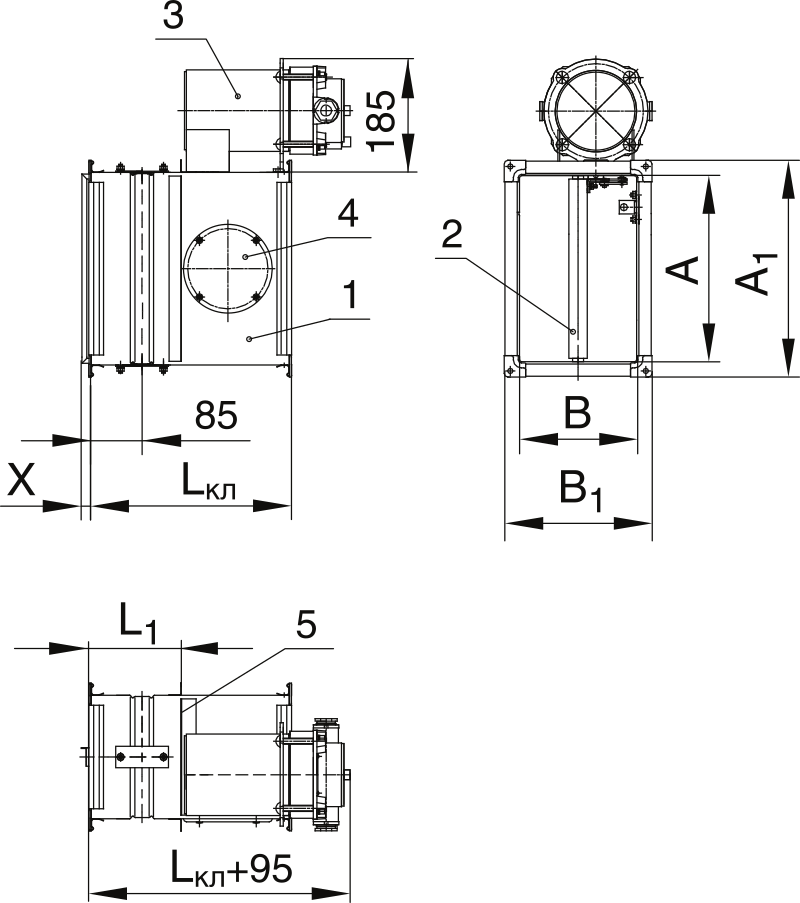

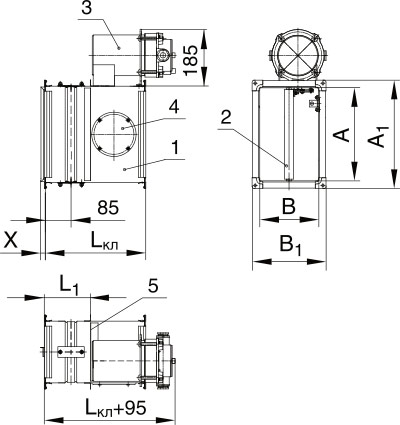

1 - корпус клапана; 2 - заслонка; 3 - взрывонепроницаемая оболочка с электроприводом; 4 - смотровой люк; 5 - уголок, ограничивающий часть поверхности клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой

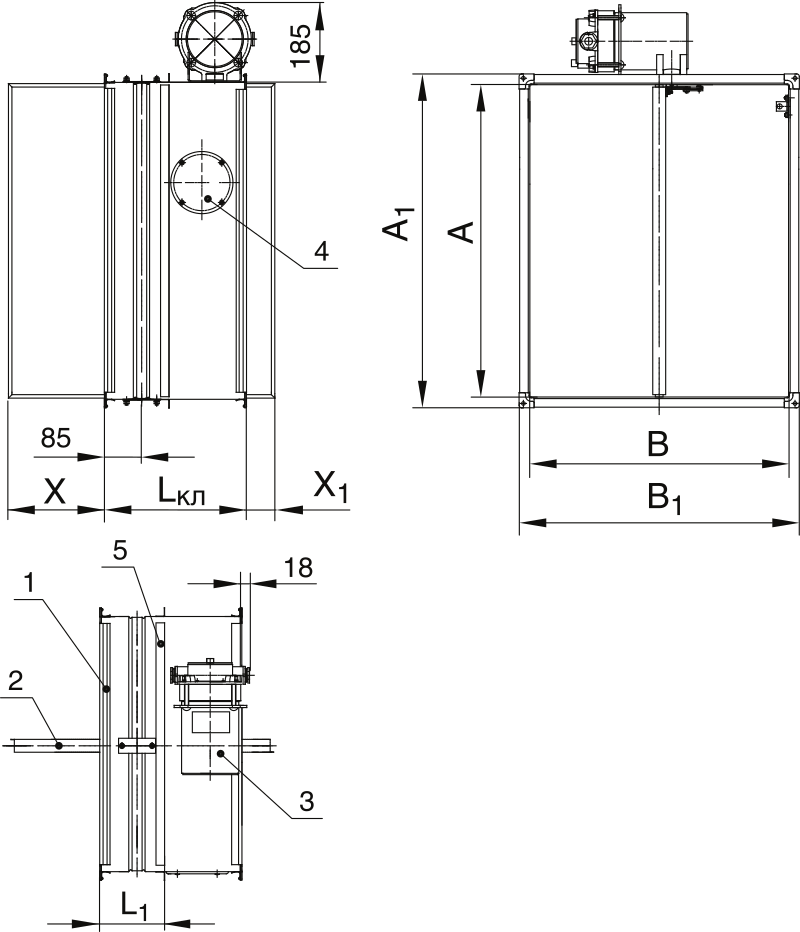

В клапанах прямоугольного сечения:
L_кл=330 мм L₁=150 мм для КЛОП-2(60/90);
L_кл=450 мм L₁=270 мм для КЛОП-2(120)

При A < 600 мм используется шина № 20
(A₁=A+40 мм, B₁=B+40 мм).

При A ≥ 600 мм используется шина № 30
(A₁=A+60 мм, B₁=B+60 мм)

Клапаны КЛОП-2-В круглого сечения

D=160...315 мм

В клапанах круглого сечения до 200 мм смотрового люка нет

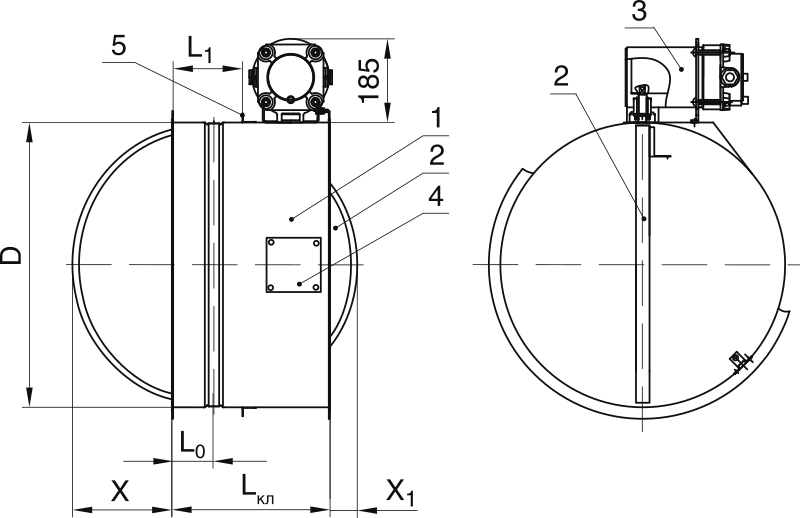

D=355...1000 мм

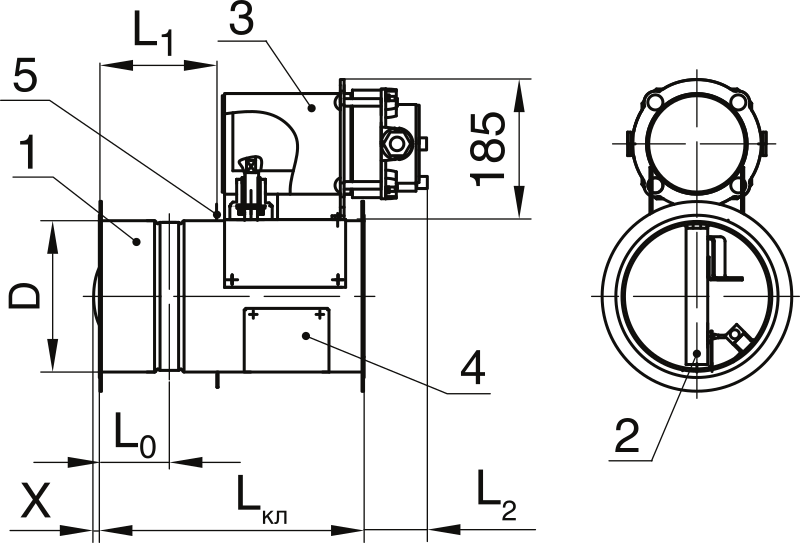

В клапанах круглого сечения:
фланцевого исполнения:
L₀=90 мм, L₂=85 мм
L_кл=350 мм, L₁=155 мм для КЛОП-2(60/90);
L_кл=470 мм, L₁=185 мм для КЛОП-2(120);
ниппельного исполнения:
L₀=140 мм, L₂=35 мм
L_кл=450 мм, L₁=205 мм для КЛОП-2(60/90);
L_кл=570 мм, L₁=235 мм для КЛОП-2(120);
