Фильтрование EU3, водяной нагрев и вентиляция

Фильтрование EU3, водяной нагрев и вентиляция

Конструктивное объединение функциональных элементов (фильтр EU3, водяной нагрев и вентиляция) в один блок.
Уменьшение линейных размеров, веса и стоимости установки.
Универсальность конструкции обеспечивает возможность выхлопа воздуха как прямо, так и вверх путём перестановки съёмной верхней и торцевой панелей.
Возможность установки карманной укороченной фильтрующей вставки типа WFU класса очистки EU3. Замена фильтрующих вставок через любую панель, как слева/справа, так и сверху/снизу.
Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трёхрядном исполнении.
Комплектация вентиляторной секцией со «свободным» рабочим колесом с назад загнутыми лопатками, установленным на валу электродвигателя. Широкий модельный ряд вентиляторных секций в каждом типоразмере.

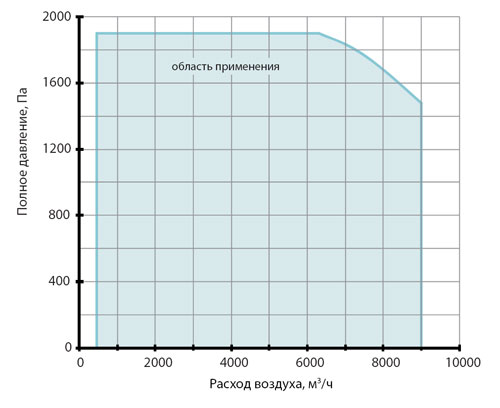

Получение любых характеристик при помощи частотного преобразователя.
Стандартно комплектуется двумя торцевыми панелями для подключения к воздуховодам. При необходимости панели легко переставляются на любые другие крайние блоки UTR.
Простой и удобный монтаж.

Маркировка

1   2   3   4   5   6   7

UTR



50-30



A

.

3

.

31

-

1,1

x

30

1 ― типовое обозначение установки
2 ― типоразмер секции (проходное сечение, см)
3 ― секция фильтра, водяного нагрева и вентилятора
4 ― рядность водяного нагревателя
5 ― диаметр рабочего колеса вентилятора, см
6 ― номинальная мощность электродвигателя, кВт
7 ― ном. обороты электродвигателя в мин (х100)

Габаритные размеры



Типоразмер

Мощность двигателя, кВт  А, мм  Б, мм  В, мм  Г, мм  Д, мм  Масса, кг
 2-х рядный нагреватель 3-х рядный нагреватель
50-25 0,37 710 470 635 395 960 126 127
0,55 122 123
50-30 0,55 710 520 635 445 960 130,5 132
1,1 1060 134,5 136,5
60-30 1,1 810 520 735 445 1060 138 140
60-35 1,1 810 570 735 495 1060 145 147
1,5 147 149
152 154
2,2 1140
70-40 1,1 910 620 835 545 1060 150 153
2,2 1140 165 168
80-50 2,2 1010 720 935 645 1140 174 178
3,0 180 184
194 198
4,0 1260
90-50 3,0 1125 740 1050 665 1140 189,5 193
4,0 1260 164 197,5
212 215,5
3,0
100-50 4,0 1225 740 1150 665 1260 215 219
3,0
4,0 1320 212 225,5
5,5 231 235,5

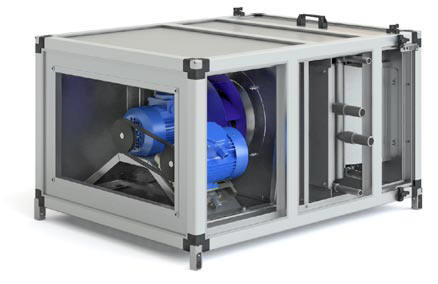

Фильтрование EU3, водяной нагрев и вентиляция с резервом

Фильтрование EU3, водяной нагрев и вентиляция с резервом

Конструктивное объединение функциональных элементов (фильтр EU3, водяной нагрев и вентиляция) в один блок.
Непрерывная работа за счёт автоматического включения резервного электродвигателя в случае выхода основного из строя.
Уменьшение линейных размеров, веса и стоимости установки, при этом компактность конструкции блока с резервным двигателем не влияет на габариты установки.
Универсальность конструкции обеспечивает возможность выхлопа воздуха как прямо, так и вверх путём перестановки съёмной верхней и торцевой панелей.
Возможность установки карманной укороченной фильтрующей вставки типа WFU класса очистки EU3. Замена фильтрующих вставок через любую панель, как слева/справа, так и сверху/снизу.
Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трёхрядном исполнении.
Комплектация вентиляторной секцией со «свободным» рабочим колесом с назад загнутыми лопатками, установленным на валу электродвигателя. Широкий модельный ряд вентиляторных секций в каждом типоразмере.
Получение любых характеристик при помощи частотного преобразователя.
Продуманное конструктивное размещение в одном корпусе резервного и основного электродвигателя обеспечивает простую и быструю замену.
Стандартно комплектуется двумя торцевыми панелями для подключения к воздуховодам. При необходимости панели легко переставляются на любые другие крайние блоки UTR.
Простой и удобный монтаж.

Маркировка

1   2   3   4   5   6   7

UTR



50-30



AREZ

.

3

.

31

-

1,1

x

30

1 ― типовое обозначение установки
2 ― типоразмер секции (проходное сечение, см)
3 ― секция фильтра, водяного нагрева и вентилятора с резервным двигателем
4 ― рядность водяного нагревателя
5 ― диаметр рабочего колеса вентилятора, см
6 ― номинальная мощность электродвигателя, кВт
7 ― ном. обороты электродвигателя в мин (х100)

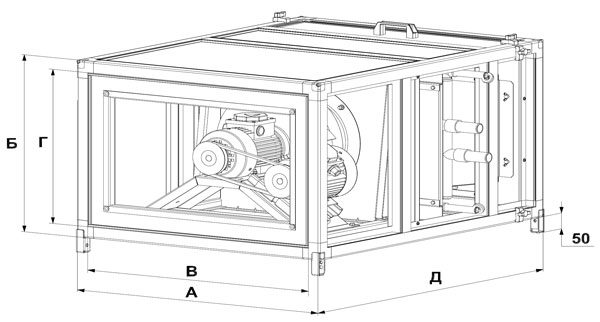

Габаритные размеры

Типоразмер

Мощность двигателя, кВт  А, мм  Б, мм  В, мм  Г, мм  Д, мм  Масса, кг
 2-х рядный нагреватель 3-х рядный нагреватель
50-25 0,37 710 470 635 395 960 134,5 135,5
0,55 131 132
50-30 0,55 710 520 635 445 960 139,5 141
1,1 1060 147,5 149,5
60-30 1,1 810 520 735 445 1060 153 155
60-35 1,1 810 570 735 495 1060 160 162
1,5 165 167
172,5 174,5
2,2 1140
70-40 1,1 910 620 835 545 1060 165 168
2,2 1140 185,5 188,5
80-50 2,2 1010 720 935 645 1140 194,5 198,5
3,0 205 209
227 231
4,0 1260
90-50 3,0 1125 740 1050 665 1140 215 218,5
4,0 1260 227 230,5
242 245,5
3,0
100-50 4,0 1225 740 1150 665 1260 248 252
3,0 245 249
4,0 1320 249 262,5
5,5 280,5 285
