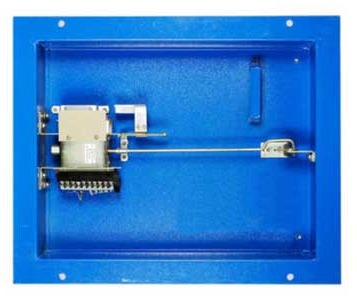

Клапан дымоудаления КДП-5А УХЛ4

Тип клапана	Цена за шт./ руб.
Клапан дымоудаления КДП-5А-01	14 380
Клапан дымоудаления КДП-5А-02	16 600
Клапан дымоудаления КДП-5А-03	16 600
Решетка для КДП-5А	1100

Назначение

Клапаны предназначены для использования в системах противодымной защиты зданий и предназначены для открывания проема шахты дымоудаления на этаже возникновения пожара.

Клапаны применяются:
― в системе автоматики типа ГАПУ-2- клапан КДП 5А УХЛ4-01;
― системе автоматики типа ППСДУ-32- клапан КДП 5А УХЛ4-02;
― системе автоматики типа ППСДУ-34- клапан КДП 5А УХЛ4-03;
Установка клапанов осуществляется в соответствии с требованиями СНиП 41-01-2003.

Конструкция клапана предусматривает следующие способы открытия створок:
― дистанционный, с пульта управления с помощью привода;
― автоматический, по сигналам пожарных извещателей с помощью привода;
― ручной.

Открытие крышки клапана осуществляется подачей напряжения на катушку электромагнита привода.
Закрытие клапана осуществляется вручную при снятом напряжении на электроприводе.

Клапан предназначен для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями. Вид климатического исполнения - УХЛ 4 по ГОСТ 15150-69. Нормальные значения климатических факторов внешней среды при эксплуатации клапанов:
― окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
― предельные рабочие температуры окружающего воздуха: верхнее значение +40°С; нижнее значение +1°С;
― среднемесячное значение относительной влажности в наиболее теплый и влажный период - 65% при 20°С, верхнее значение относительной влажности - 90% при 20°С.

Клапан не подлежит установке в воздуховодах и каналах:
― для помещений категорий А и Б по пожаровзрывобезопасности;
― местных отсосов пожаровзрывоопасных смесей;
― в местах, не подвергаемых периодической очистке по установленному регламенту предотвращения горючих отложений.

Технические и конструктивные характеристики

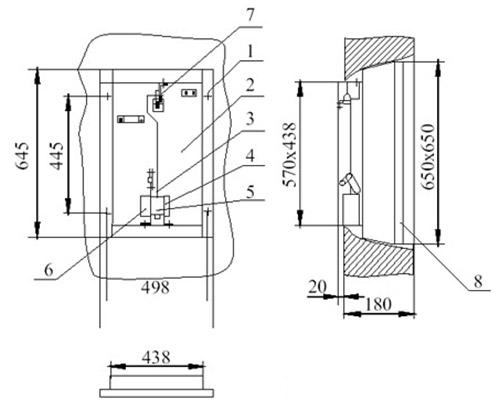

1 — корпус клапана; 2 — крышка; 3 — дистанционное замковое устройство; 4 — колодки присоединительные (КДП5А-01) или блок зажимов (КДП5А-02, КДП5А-03) - показаны условно; 5 — электропривод; 6 — выключатели (КПД5А-01) и плата печатная с сигнализаторами (КПД5А-02, КПД5А-03) - показаны условно; 7 — блокировочный болт; 8 — Ограждение решетчатое металлическое Р9 или Р10 ТУ400-28-51-74

Площадь поперечного сечения, м², не менее	0,2
Установочные размеры, мм	570*438
Габаритные размеры, мм	645*528
Сопротивление воздухогазопроницанию (газопроницанию) в закрытом положении, 1/кг-м	4*104
Предел огнестойкости закрытого клапана со стороны канала дымоудаления, мин. не менее	30 (EI30)
Инерционность срабатывания, с, не более	1
Тяговое усиление электромагнита электропривода, кгс, не менее	0,64
Напряжение электропривода, В	220+-22
Потребляемый ток электропривода, не более, А	2,8
Масса клапана, кг, не более	13,5
Удельная масса, кг/А, не более	4,82
Импульс подачи напряжения, с, не более	4

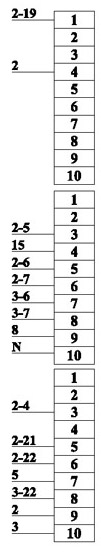

Схема электрическая принципиальная КДП-5А-01

Схема электрическая принципиальная КДП-5А-02

Схема электрическая принципиальная КДП-5А-03

Ограждение металлическое для КДП5А

Ограждение металлическое типа РТ1402-Р9 (Р10) предназначено для защиты оборудования, размещенного в клапане КДП -5А, от попадания туда посторонних предметов.
Ограждение выпускается в двух исполнениях в зависимости от способа крепления в нишах железобетонных изделий.
РТ1402-Р9 по альбому РТ 1402.08.000 А;
РТ1402-Р10- РТ1402.08.000 А-01.
Масса ограждения-4,5 кг.

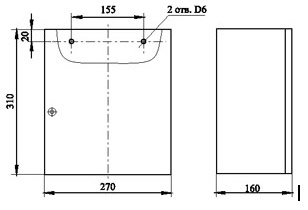

Конструктивная схема ящика управления ШУ УХЛ5А-01

Ящик управления предназначен для подачи питания в цепь электромагнита клапана дымоудаления КДП5А УХЛ4-01 и пуска вытяжных вентиляторов, а также для распайки приводов цепей пожарной сигнализации. Ящик управления ШУ УХЛ4 для КДП 5А УХЛ4-01 заказывается отдельно.

Электрическая схема ящика управления ШУ УХЛ5А-01

R2 - резистор ПЭВР-10-200м-10%
V2 - диод КД 2021
К2 - реле 36В, 50 Гц
