КЛОП-2В, клапаны противопожарные взрывозащищенного исполнения

Цены

Противопожарные клапаны КЛОП-2 во взрывобезопасном исполнении по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (огнезадерживающие) и нормально закрытые. Противопожарные нормально открытые (НО) клапаны предназначены для систем механической общеобменной вентиляции, нормально закрытые (НЗ) клапаны – для приточно-вытяжных систем противодымной вентиляции с механическим побуждением. Противопожарные НЗ клапаны могут также применяться в качестве дымовых клапанов систем механической вытяжной противодымной вентиляции.

В зависимости от функционального назначения взрывобезопасные клапаны выпускаются с электромеханическим или реверсивным приводом BELIMO (Швейцария) во взрывозащищенном исполнении, которое обеспечивается размещением электропривода во взрывонепроницаемой оболочке, имеющей степень защиты IP 66.

Клапаны могут устанавливаться в помещениях, отнесенных к категориям A или Б по взрывопожарной опасности в соответствии с Федеральным законом №123-ФЗ и СП 12.13130.2009, а также во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей газов и паров с воздухом, относящихся к категориям IIA, IIВ и IIС и температурным классам Т1, Т2, ТЗ, Т4, Т5 и Т6 согласно ГОСТ Р МЭК 60079-0-2011, а также образование слоев горючей пыли и взрывчатых пылевоздушных смесей, относящихся к категориям IIIA, IIIB и IIIC согласно ГОСТ Р МЭК 60079-0-2011. Клапаны могут устанавливаться во взрывоопасных зонах 1 и 2 согласно классификации ГОСТ Р 52350.10-99 и в зонах класса 21 и 22 согласно ГОСТ Р МЭК 61241-3 в соответствии с маркировкой взрывозащиты. Маркировка взрывозащиты для взрывоопасных газовых сред соответствует Ex d IIC T6 Gb по ГОСТ Р МЭК 60079-0-2011, маркировка защиты от воспламенения горючей пыли – Ex tb A21 IP66 T85oC по ГОСТ IEC 61241-0-2011. Окружающая среда может содержать взрывоопасные проводящие летучие частицы и пыль в соответствии с маркировкой взрывозащиты.



Клапаны КЛОП-2В взрывобезопасные с электроприводом Belimo во взрывонепроницаемой оболочке

Предел огнестойкости клапанов КЛОП-2(60/90/120/180/240)

  в режиме нормально открытого (огнезадерживающего) клапана:
  при расположении привода со стороны теплового воздействия – EI 60/90/120/180/240
  при расположении привода со стороны, противоположной тепловому воздействию – EI 60/90/120/180/240
  при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости - EI 60/90/120/180/240
  в режиме нормально закрытого клапана - EI 60/90/120/180/240
  в режиме дымового клапана - E 60/90/120/180/240

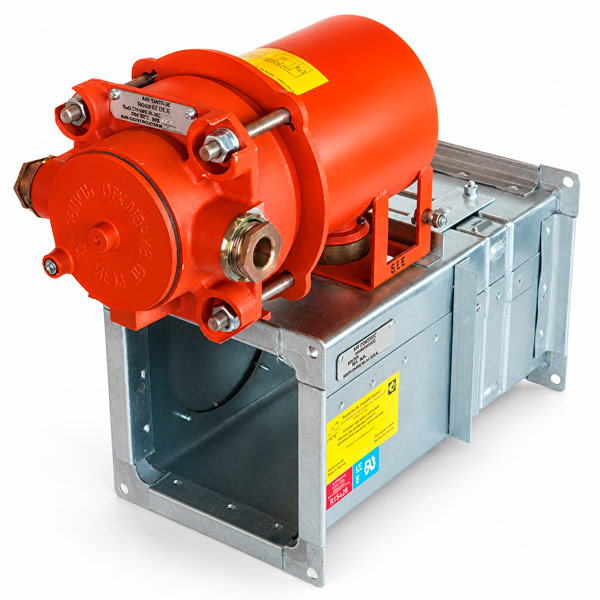

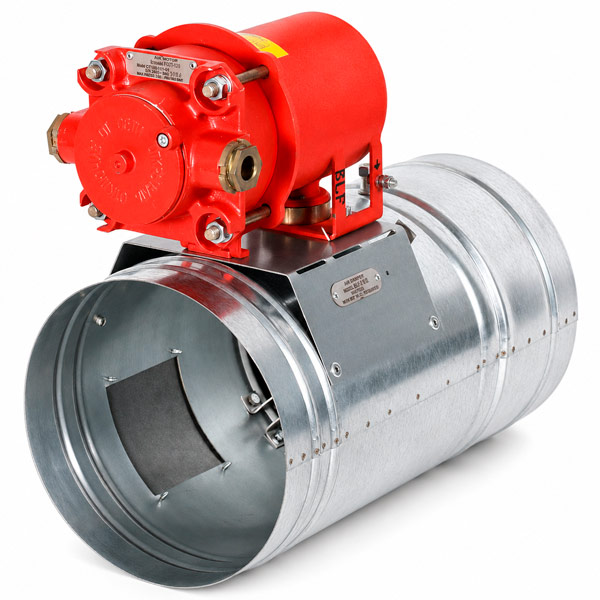

Клапаны КЛОП-2 взрывобезопасного исполнения выпускаются прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или ниппельным соединением. Привод клапанов устанавливается снаружи корпуса, изготавливаемого из оцинкованной стали. Заслонка клапанов заполнена термоизоляцией.

По специальному заказу клапаны могут быть изготовлены из нержавеющей стали.

На НО клапанах устанавливаются электромеханические приводы BELIMO с возвратной пружиной типа BLF или BF (на клапанах боль-
ших размеров) без терморазмыкающего устройства (ТРУ), на НЗ клапанах – реверсивные электроприводы BELIMO типа BLE или BE (на клапанах больших размеров).

Клапаны работоспособны в любой пространственной ориентации.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ.

Структура обозначения клапанов КЛОП-2В

КЛОП-2 - (...) - ... - В - ...x... - ...
                                      Наименование клапана

    Предел огнестойкости, мин (60/90/120/180 или 240)

    Функциональное назначение:

    НО - нормально открытый
НЗ - нормально закрытый
Д - дымовой
    Исполнение: взрывобезопасное

        Размеры внутреннего сечение клапана
АхВ, мм – прямоугольный
D(Нп), мм – круглого сечения ниппельный
D(Фл), мм – круглого сечения фланцевый

    Тип привода заслонки

  MB(220) или MB(24) - Электромеханический Belimo
MBE (220)
или MBE(24) - реверсивный Belimo
(
в скобках - напряжение питания привода, В)

Примечания.
1. В клапанах с электроприводом клеммная колодка установлена во вводной коробке взрывонепроницаемой оболочки.
2. Каждое изделие поставляется в упаковке (деревянном ящике) и имеет индивидуальный паспорт.
