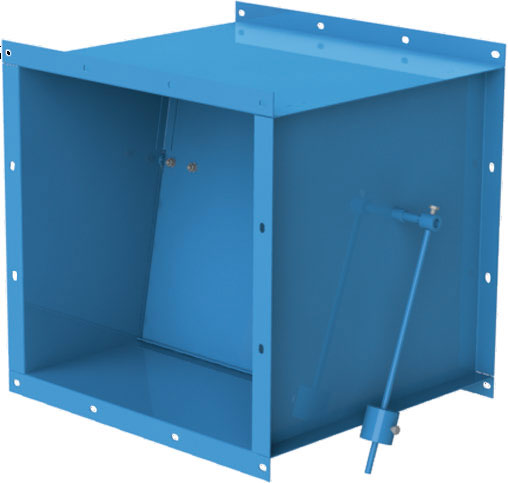

Клапаны обратные огнезадерживающие АЗЕ 073, АЗЕ 074 и АЗЕ 075

Клапаны обратные огнезадерживающие с пределом огнестойкости не менее 0,5 часа предназначены для установки в местах пересечения воздуховодами ограждающих конструкций ряда помещений, в том числе в большинстве помещений вычислительных центров для предотвращения перетекания воздуха и парогазовоздушных смесей через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединении последних к коллекторам. Клапаны применяются для работы в средах, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с положительной температурой до 35 °С и относительной влажностью до 80%, не содержащих липких веществ и волокнистых материалов , с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 , в вентиляционных системах с давлением до 1500 Па (150 кгс/м²) и скоростью перемещения среды от 6 до 20 м/с.

Клапаны могут устанавливаться в проемах ограждающих конструкций вытяжных и воздухоприточных каналов, в проемах перекрытий или подвесных потолков, а также на ответвлениях воздуховодов. Все модификации клапанов выпускаются для установки в определенной пространственной ориентации.

Применение клапанов осуществляется в соответствии с требованиями СНиП 2.04.05-91.
На поверхности корпуса и полотна клапана нанесено огнезащитное вспучивающее покрытие ВПМ-2 по ГОСТ 25131-91 толщиной 3,5-4 мм.

Цены

Обозначение Размеры, мм Цена, руб./шт.
АЗЕ 073.000-00 250х250 4 503
АЗЕ 073.000-01 250х400 4 847
АЗЕ 073.000-02 400х400 6 784
АЗЕ 073.000-03 400х500 7 672
АЗЕ 073.000-04 400х600 7 997
АЗЕ 073.000-05 100х100 2 786
АЗЕ 073.000-06 150х100 3 151
АЗЕ 073.000-07 150x150 3 572
АЗЕ 074.000-00 600x600 10 394
АЗЕ 074.000-01 800x800 14 526
АЗЕ 075.000-00 1000x1000 18 195



Клапаны обратные огнезадерживающие АЗЕ 073, АЗЕ 074 и АЗЕ 075

Габаритные и присоединительные размеры клапанов

Обозначение Размеры, мм Количество, шт Масса, кг
HхA H2 A2 L d n
АЗЕ 073.000-00 250х250 280 280 250 8 1 7,8
АЗЕ 073.000-01 250х400 280 430 250 8 2 10,6
АЗЕ 073.000-02 400х400 430 430 420 8 2 19,6
АЗЕ 073.000-03 400х500 430 530 420 8 3 22,0
АЗЕ 073.000-04 400х600 430 630 420 8 4 24,3
АЗЕ 073.000-05 100х100 130 130 110 8 1 2,2
АЗЕ 073.000-06 150х100 180 130 160 8 1 2,5
АЗЕ 073.000-07 150x150 180 180 160 8 1 3,5
АЗЕ 074.000-00 600x600 630 630 400 10 4 29,0
АЗЕ 074.000-01 800x800 830 830 530 10 4 55
АЗЕ 075.000-00 1000x1000 1040 1040 465 10 5 65,5
