Противопожарный клапан АЗЕ 106, серия 5.904-70-93

Огнезадерживающие клапаны А3Е 106 с пределом огнестойкости 60 минут изготовлены из низкоуглеродистой стали и покрыты огнеупорным составом ВПМ-2. Клапаны предназначены для установки в горизонтальном положении в местах пересечения противопожарных стен.

Клапаны допускаются к эксплуатации в помещениях с неагрессивной гозовоздушной средой с положительной температурой, которая не превышает 35°С и относительной влажностью не более 80%.

Конструкция клапана состоит из корпуса и установленного внутри него на осях вращения, полотна коробчатой формы толщиной 40 мм. Ось вращения полотна клапана смещена, в результате чего закрывание заслонки и прижатие его к упорам происходит под воздействием силы тяжести.

Установка заслонки в открытое положение производится поворотом рукоятки, которая неподвижно закреплена на одной оси с заслонкой и фиксируется заводом рычага с пальцем под замок, детали которого спаяны легкоплавким сплавом по ТУ6-09-4064-75 с температурой плавления 72°С

При возникновении температуры окружающей среды выше 72°С детали замка распадаются и освобожденное полотно под воздействием сили тяжести мгновенно перекрывает проходное сечение клапана.

Цены

Обозначение Размеры, мм Цена, руб./шт.
АЗЕ 106.000-00 250х250 6 962
АЗЕ 106.000-01 300х250 7 340
АЗЕ 106.000-02 400х400 10 055
АЗЕ 106.000-03 500х500 12 809
АЗЕ 106.000-04 600х600 18 606
АЗЕ 106.000-05 800х800 25 474
АЗЕ 106.000-06 1000х1000 34 758

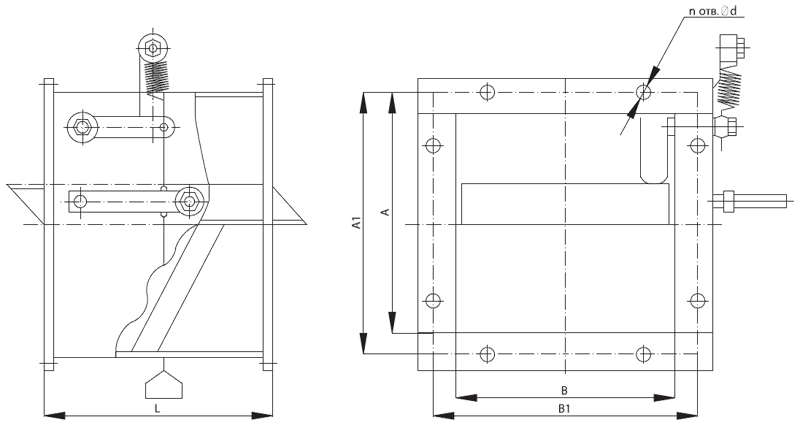

Габаритные и присоединительные размеры клапанов

Обозначение Размеры, мм Количество, шт Масса, кг
АхВ А1хВ1 L d n
АЗЕ 106.000-00 250х250 280х280 245 8 8 13,5
АЗЕ 106.000-01 300х250 330х280 300 8 10 15
АЗЕ 106.000-02 400х400 430х430 415 8 12 25
АЗЕ 106.000-03 500х500 530х530 530 8 16 37
АЗЕ 106.000-04 600х600 630х630 650 10 20 54
АЗЕ 106.000-05 800х800 830х830 880 10 20 86
АЗЕ 106.000-06 1000х1000 1040х1040 1100 12 24 128
