Напольные решетки РНР

Рулонные решетки РНР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях, оборудованных фальшполами, а также для систем воздушного отопления.

Напольные решетки состоят из прочной алюминиевой рамы и съемного блока жалюзи.
Рама закрепляется в строительной конструкции пола с помощью специальных лап, которые установлены на раме.
В решетке РНР блок жалюзи в продольном направлении гибкий, что позволяет сворачивать его в рулон для облегчения доступа к элементам системы вентиляции, кондиционирования и воздушного отопления.
Шаг установки жалюзи в решетках РНР с двутавровым профилем – 12,5мм или 16,9мм.
Минимальный размер решетки РНР 200х100мм, максимальный размер 3000 х 400 мм, шаг по стороне А - 100 мм, по стороне В – 50мм.


Решетки имеют один из трех типов покрытий: анодирование, полимерное окрашивание по каталогу RAL или текстурирование.

Структура обозначения

РНР - X - AxB - Ax - RALxxxx - Txx
                                      Тип изделия

    Профиль жалюзи

  1 - двутавровый (шаг 12,5 мм)
2 - двутавровый (шаг 16,9 мм)
    Размеры (мм)

    Анодирование

          А1 - бесцветное
А2 - бронза
А3 - темная бронза
А4 - под золото
        Полимерное окрашивание

      При стандартном белом цвете RAL9016 буквосочетание RAL и номер цвета не указываются.
    Текстурирование


Пример обозначения при заказе решетки напольной рулонной, профиль жалюзи - “двутавровый”, шаг 16,9 мм, А = 3000 мм, В = 300 мм, текстурирование в цвет “мрамор”:

РНР 2 3000 x 300 Т12

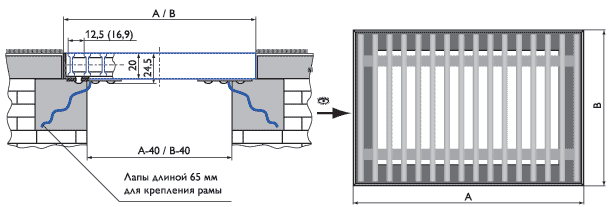

Габаритно присоединительные размеры



Информация для напольных решеток РНР

параметры

200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Fo,m2 100 0,01 0,02 0,02 0,03 0,03 0,04 0,05 0,05 0,06 0,06 0,07 0,08 0,08 0,09
шаг 12,5   0,9 1,0 1,2 1,3 1,4 1,6 1,7 1,9 2,0 2,2 2,3 2,4 2,6 2,7
шаг 16,9 0,2 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,7 1,8 1,9
Fo,m2 150 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,1 0,11 0,12 0,13 0,14 0,15 0,16
шаг 12,5   1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6
шаг 16,9 0,5 0,6 0,8 0,9 1,1 1,2 1,4 1,6 1,7 1,9 2,1 2,2 2,4 2,6
Fo,m2 200 0,03 0,04 0,06 0,07 0,09 0,11 0,12 0,14 0,15 0,17 0,19 0,2 0,22 0,23
шаг 12,5   1,1 1,4 1,7 1,9 2,2 2,4 2,7 2,9 3,2 3,4 3,7 3,9 4,2 4,5
шаг 16,9 0,6 0,8 1,0 1,7 1,3 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2
Fo,m2 250 0,03 0,06 0,08 0,1 0,12 0,14 0,16 0,18 0,2 0,22 0,24 0,27 0,29 0,31
шаг 12,5   1,3 1,6 1,9 2,2 2,5 2,8 3,1 3,4 3,8 4,1 4,4 4,7 5,0 5,3
шаг 16,9 0,7 0,9 1,2 1,4 1,6 1,9 2,1 2,4 2,6 2,8 3,1 3,3 3,6 3,9
Fo,m2 300 0,04 0,07 0,09 0,12 0,15 0,17 0,2 0,22 0,25 0,28 0,3 0,33 0,35 0,38
шаг 12,5   1,4 1,8 2,2 2,5 2,9 3,3 3,6 4,0 4,4 4,8 5,1 5,5 5,9 6,2
шаг 16,9 0,8 1,1 1,4 1,7 1,9 2,2 2,5 2,8 3,1 3,4 3,7 4,0 4,3 4,6
Fo,m2 350 0,05 0,08 0,11 0,14 0,17 0,21 0,24 0,27 0,3 0,33 0,36 0,39 0,42 0,45
шаг 12,5   1,5 1,9 2,4 2,8 3,2 3,6 4,0 4,5 4,9 5,3 5,7 6,1 6,6 7,0
шаг 16,9 0,9 1,2 1,5 1,9 2,1 2,5 2,8 3,1 3,5 3,8 4,1 4,4 4,8 5,1
Fo,m2 400 0,06 0,09 0,13 0,17 0,2 0,24 0,27 0,31 0,35 0,38 0,42 0,45 0,49 0,53
шаг 12,5   1,7 2,1 2,6 3,1 3,6 4,0 4,5 5,0 5,5 5,9 6,4 6,9 7,4 7,8
шаг 16,9 1,0 1,3 1,7 2,1 2,4 2,8 3,1 3,5 3,9 4,3 4,6 5,0 5,4 5,8

---

параметры 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
Fo,m2 100 0,09 0,1 0,11 0,11 0,12 0,12 0,13 0,14 0,14 0,15 0,15 0,16 0,17 0,17 0,18
шаг 12,5   2,9 3,0 3,2 3,3 3,5 3,6 3,8 3,9 4,0 4,2 4,4 4,5 4,6 4,8 4,9
шаг 16,9 2,0 2,1 2,3 2,4 2,5 2,6 2,7 2,9 3,0 3,1 3,2 3,3 3,3 3,6 3,9
Fo,m2 150 0,17 0,18 0,19 0,21 0,22 0,23 0,24 0,25 0,26 0,27 0,28 0,29 0,3 0,32 0,33
шаг 12,5   3,8 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,8 6,0 6,2 6,4 6,6
шаг 16,9 2,7 2,9 3,0 3,2 3,3 3,5 3,7 3,8 4,0 4,2 4,3 4,4 4,7 4,8 5,0
Fo,m2 200 0,25 0,27 0,28 0,3 0,31 0,33 0,35 0,36 0,38 0,39 0,41 0,43 0,44 0,46 0,47
шаг 12,5   4,7 5,0 5,2 5,5 5,7 6,0 6,3 6,5 6,8 7,0 7,3 7,5 7,8 8,1 8,3
шаг 16,9 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,8 6,1 6,3
Fo,m2 250 0,33 0,35 0,37 0,39 0,41 0,43 0,45 0,48 0,5 0,52 0,54 0,56 0,58 0,6 0,62
шаг 12,5   5,6 5,9 6,3 6,6 6,9 7,2 7,5 7,8 8,1 8,5 8,8 9,1 9,4 9,7 10,0
шаг 16,9 4,1 4,3 4,5 4,8 5,0 5,3 5,5 5,8 6,0 6,3 6,5 6,8 7,0 7,3 7,5
Fo,m2 300 0,41 0,43 0,46 0,48 0,51 0,54 0,56 0,59 0,61 0,64 0,67 0,69 0,72 0,74 0,77
шаг 12,5   6,6 7,0 7,4 7,7 8,1 8,5 8,9 9,2 9,6 10,0 10,3 10,7 11,1 11,5 11,8
шаг 16,9 4,8 5,1 5,4 5,7 6,0 6,3 6,6 6,9 7,1 7,4 7,7 8,0 8,3 8,6 8,9
Fo,m2 350 0,48 0,52 0,55 0,58 0,61 0,64 0,67 0,7 0,73 0,76 0,79 0,83 0,86 0,89 0,92
шаг 12,5   7,4 7,8 8,2 8,7 9,1 9,5 9,9 10,4 10,8 11,2 11,6 12,0 12,5 12,9 13,3
шаг 16,9 5,4 5,7 6,0 6,4 6,7 7,0 7,4 7,7 8,0 8,3 8,7 9,0 9,3 9,7 9,9
Fo,m2 400 0,56 0,6 0,63 0,67 0,71 0,74 0,78 0,81 0,85 0,89 0,92 0,96 0,99 1,03 1,07
шаг 12,5   8,3 8,8 9,3 9,8 10,2 10,7 11,2 11,7 12,1 12,6 13,1 13,6 14,0 14,5 15,0
шаг 16,9 6,1 6,5 6,8 7,2 7,5 7,9 8,3 8,7 9,0 9,4 9,8 10,1 10,5 10,9 11,2



шаг 12,5 16,9
Кж.з. = Fж.з./Fo 0,55 0,65
