Перфорированные вентиляционные решетки ПРН, ПРР, ПРН-К и ПРР-К

Перфорированные решетки ПРН, ПРР, ПРН-К и ПРР-К предназначены для подачи и удаления воздуха системами естественной вентиляции в жилых и административных помещениях, а также для удаления воздуха из помещения при механической вентиляции.
Кроме того, решетки ПРН и ПРН-К используются в системах отопительных каналов каминов, а также в виде декоративных панелей, закрывающих приборы систем отопления.
Решетки ПРН и ПРН-К представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Коэффициент живого сечения перфорации Кж.с. = 0,6.
Решетки ПРР, ПРР-К комплектуются регулятором расхода воздуха.
Простота и надежность настенного монтажа обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов.
С целью удобства установки решетки могут дополнительно комплектоваться монтажной рамой.
Монтаж решетки к потолку рекомендуется производить самонарезающими винтами.
Минимальный размер 100 x 100 мм, максимальный размер 1200 х 300 мм, шаг - 50 мм.
Покрытие методом порошкового напыления.
Стандартный цвет – белый RAL 9016.
При заказе возможен другой цвет по каталогу RAL или текстурирование.

Минимальный размер решетки 100 x 100 мм, максимальный 1200 мм по одной из сторон, шаг 50 мм.

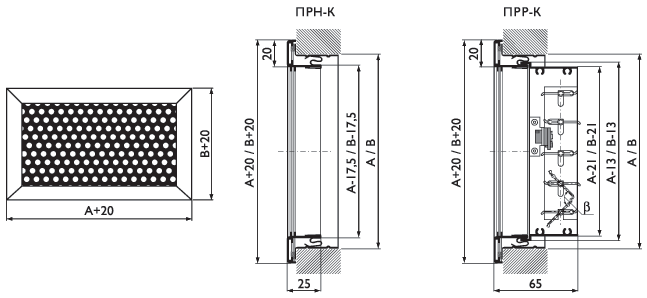

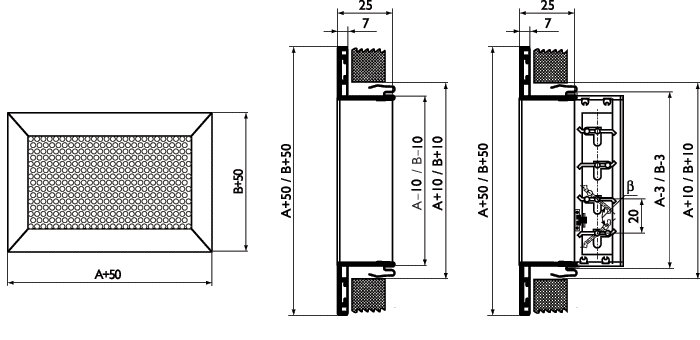

Габаритно присоединительные размеры

ПРН, ПРР

ПРН-К, ПРР-К

Информация для подбора перфорированных решеток ПРН и ПРР

Размеры
А х В, мм
Fo , м2 LWA = 25дБ (А) LWA = 35дБ (А) LWA = 45дБ (А)
Lo , м3 Рп, Па Vo , м/с Lo , м3 Рп, Па Vo , м/с Lo , м3 Рп, Па Vo , м/с
200 x 100 0,018 170 11 2,6 240 21 3,7 330 41 5,1
300 x 100 0,027 250 11 2,6 340 19 3,5 500 41 5,1
400 x 100 0,036 320 10 2,5 450 19 3,5 650 39 5,0
500 x 100 0,045 380 8 2,3 540 17 3,3 760 34 4,7
600 x 100 0,054 480 10 2,5 650 17 3,3 950 37 4,9
150 x 150 0,020 190 11 2,6 260 20 3,6 370 41 5,1
300 x 150 0,041 360 9 2,4 520 19 3,5 750 41 5,1
400 x 150 0,055 500 10 2,5 700 19 3,5 1000 41 5,1
500 x 150 0,070 600 9 2,4 900 20 3,6 1200 36 4,8
600 x 150 0,084 800 11 2,6 1100 20 3,6 1400 33 4,6
700 x 150 0,098 850 9 2,4 1300 21 3,7 1700 36 4,8
800 x 150 0,112 1000 10 2,5 1500 21 3,7 1900 34 4,7
200 x 200 0,036 330 10 2,5 470 20 3,6 680 42 5,2
300 x 200 0,055 500 10 2,5 700 19 3,5 1000 41 5,1
400 x 200 0,074 830 15 3,1 1200 32 4,5 1550 52 5,8
500 x 200 0,093 840 10 2,5 1300 24 3,9 1700 41 5,1
600 x 200 0,112 1000 10 2,5 1500 21 3,7 1900 34 4,7
700 x 200 0,131 1200 2,5 2,5 1700 20 3,6 2200 34 4,7
800 x 200 0,150 1300 9 2,4 1800 17 3,3 2300 29 4,3
1000 x 200 0,188 1700 10 2,5 2200 17 3,3 3000 30 4,4
300 x 300 0,084 800 11 2,6 1200 25 4,0 1600 44 5,3
400 x 300 0,113 1000 10 2,5 1500 21 3,7 1900 34 4,7
500 x 300 0,142 1250 9 2,4 1750 18 3,4 2200 29 4,3
600 x 300 0,171 1500 9 2,4 2000 16 3,2 2600 28 4,2
700 x 300 0,200 1800 10 2,5 2400 17 3,3 3000 28 4,2
800 x 300 0,229 2000 9 2,4 2600 16 3,2 3600 30 4,4
1000 x 300 0,287 2400 8 2,3 3200 15 3,1 4300 28 4,2

При установке регулятора расхода в решетках ПРР данные таблицы корректируются:

Значение коэффициента К и LWA для решеток ПРР

% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 1.8 2.5
∆LWA , дБ(А) 0 5 7

Информация для подбора сотовых решеток ПРН-К и ПРР-К

Размеры
А х В, мм
Fo, м2 LA = 25дБ (А) LA = 35дБ (А) LA = 45дБ (А)
L, м3 Vo, м/с Рп, Па L, м3 Vo, м/с Рп, Па L, м3 Vo, м/с Рп, Па
200х100 0,014 170 17 3,3 240 33 4,6 330 64 6,4
300х100 0,022 250 15 3,1 340 28 4,2 500 60 6,2
400х100 0,030 320 13 2,9 450 26 4,1 650 54 5,9
500х100 0,039 380 11 2,7 540 24 3,9 760 47 5,5
600х100 0,047 480 13 2,9 650 24 3,9 950 51 5,7
150х150 0,017 190 15 3,1 260 29 4,3 370 58 6,1
300х150 0,036 360 11 2,7 520 25 4,0 750 51 5,7
400х150 0,049 500 12 2,8 700 24 3,9 1000 49 5,6
500х150 0,062 600 11 2,7 900 25 4,0 1200 44 5,3
600х150 0,076 800 13 2,9 1100 26 4,1 1400 42 5,2
700х150 0,089 850 11 2,7 1300 26 4,1 1700 44 5,3
800х150 0,102 1000 11 2,7 1500 26 4,1 1900 42 5,2
200х200 0,032 330 12 2,8 470 25 4,0 680 52 5,8
300х200 0,050 500 12 2,8 700 24 3,9 1000 47 5,5
400х200 0,069 830 18 3,4 1200 37 4,9 1550 62 6,3
500х200 0,087 840 11 2,7 1300 28 4,2 1700 47 5,5
600х200 0,105 1000 11 2,7 1500 25 4,0 1900 41 5,1
700х200 0,123 1200 11 2,7 1700 24 3,9 2200 39 5,0
800х200 0,141 1300 11 2,6 1800 20 3,6 2300 33 4,6
1000х200 0,177 1700 11 2,7 2200 19 3,5 3000 34 4,7
300х300 0,079 800 12 2,8 1200 29 4,3 1600 51 5,7
400х300 0,107 1000 11 2,6 1500 24 3,9 1900 39 5,0
500х300 0,139 1250 11 2,6 1750 20 3,6 2200 32 4,5
600х300 0,163 1500 11 2,6 2000 18 3,4 2600 30 4,4
700х300 0,191 1800 11 2,6 2400 19 3,5 3000 30 4,4
800х300 0,219 2000 10 2,5 2600 17 3,3 3600 33 4,6
1000х300 0,275 2400 9 2,4 3200 16 3,2 4300 30 4,4

В решетках ПРР-К с регулятором расхода табличные значения ∆Р,, и LWA корректируются:

Значение коэффициента К и LWA для решеток ПРР-К

% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 1.8 2.5
∆LWA , дБ(А) 0 5 7
