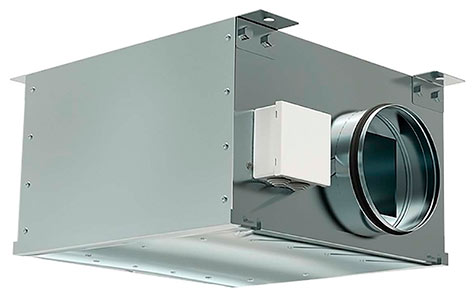

Звукоизолированные круглые канальные вентиляторы ZKAM
Звукоизолированные вентиляторы ZKAM применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных, производственных помещений. Вентиляторы оснащены рабочими колесами с вперед загнутыми лопатками и двигателем с внешнем ротором.
Корпус устройств разъемный и изготовлен из композиционного материала. Вентиляторы оборудованы высокоэффективной крыльчаткой с загнутыми назад лопатками, асинхронным двигателем с внешним ротором, клеммной коробкой. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатели имеют встроенную термозащиту с автоматическим перезапуском.
Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов или однофазных плавных регуляторов скорости. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора с запасом 15-20%.
Технические характеристики
| Модель | ZKAM 125 LD | ZKAM 160 LD | ZKAM 200 LD | ZKAM 250 LD | ZKAM 315 LD |
|---|---|---|---|---|---|
| Макс. расход, м³/ч | 500 | 620 | 970 | 2200 | 2800 |
| Напряжение питания, В (50 Гц) | 230 | 230 | 230 | 230 | 230 |
| Мощность, кВт | 0,17 | 0,26 | 0,16 | 0,78 | 1,1 |
| Рабочий ток, А | 0,73 | 1,1 | 0,71 | 3,4 | 5,3 |
| Частота вращения, об/мин | 2480 | 2130 | 2510 | 1230 | 1230 |
| Уровень звуковой мощности, вх./вых./через корпус при n max, дБ(А) | 61/74/51 | 67/79/57 | 64/79/57 | 65/79/57 | 71/82/60 |

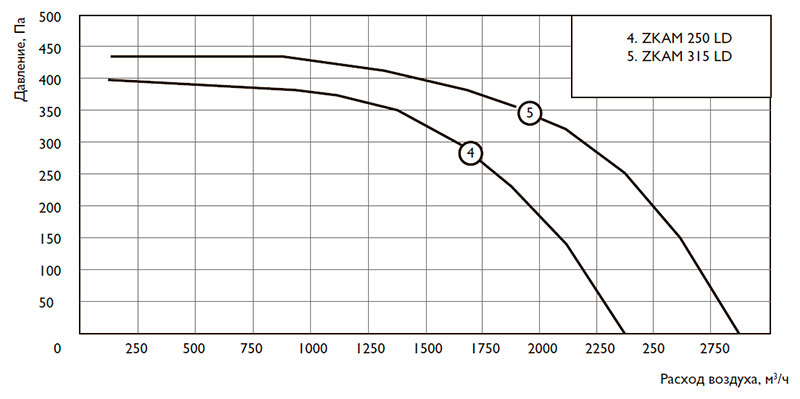

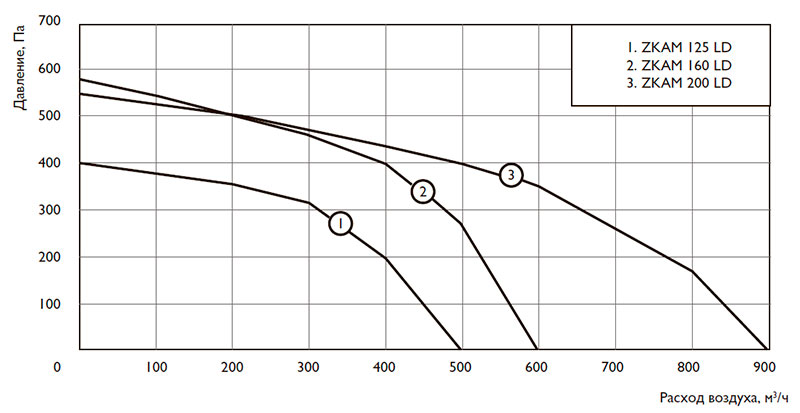

| Макс. напор, Па | 400 | 550 | 580 | 395 | 440 |
| Температура перемещаемого воздуха, °C | -25…+60 | -25…+60 | -25…+70 | -25…+50 | -25…+40 |
| Номинал конденсатора, мкФ | 1 | 1 | 1 | 2 | 2 |
Габаритные и присоединительные размеры
| Модель | ZKAM 125 LD | ZKAM 160 LD | ZKAM 200 LD | ZKAM 250 LD | ZKAM 315 LD |
|---|---|---|---|---|---|
| L | 400 | 400 | 600 | 694 | 694 |
| W | 410 | 410 | 560 | 694 | 694 |
| H | 246 | 246 | 366 | 446 | 446 |
| M | 130 | 149 | 170 | 218 | 218 |
| N | 143 | 143 | 230 | 269 | 249 |
| D | 125 | 160 | 200 | 250 | 315 |
| E | 440 | 440 | 640 | 734 | 734 |
| F | 330 | 330 | 480 | 614 | 614 |
| Вес, кг | 14 | 14 | 28 | 41 | 45 |
