Пластинчатые шумоглушители ГП

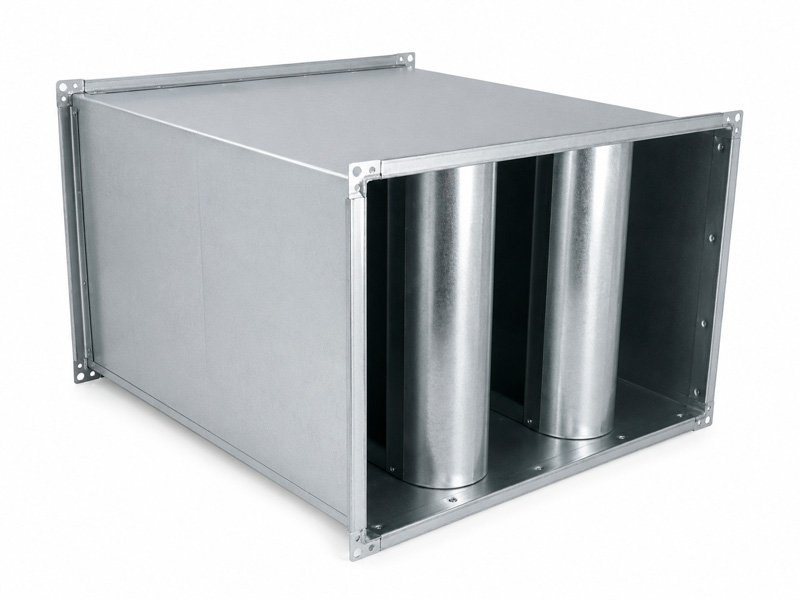

Пластинчатые шумоглушители ГП используются в системах вентиляции для уменьшения аэродинамического шума, исходящего от вентиляционного оборудования. Данный тип шумоглушителей используется в основном в системах с большим сечением воздуховодов. Структура шумоглушителей ГП значительно отличается от шумоглушителей трубчатого типа. ГП из себя представляют сборные секции, которые состоят из оцинкованного металлического кожуха. Внутри секции находятся зафиксированные пластины для шумоподавления.

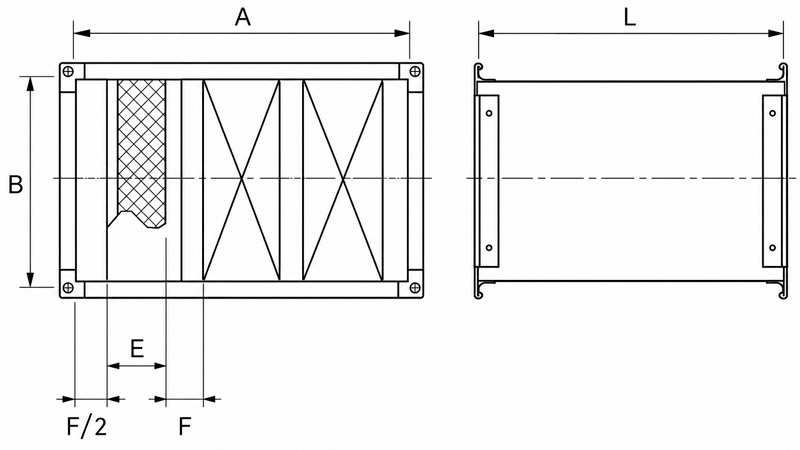

Схема конструкции и габаритные размеры пластинчатых шумоглушителей

Обозначение, по серии 5.904-17 A, мм B, мм L, мм толщина пластины, мм кол. пластин, шт. вес, кг
ГП 1-1 800 500 1000 200 2 68
ГП 1-2 1200 500 1000 200 3 96
ГП 1-3 1600 500 1000 200 4 123
ГП 2-1 800 1000 1000 200 2 105
ГП 2-2 1200 1000 1000 200 3 145
ГП 2-3 1600 1000 1000 200 4 185
ГП 2-4 2000 1000 1000 200 5 225
ГП 3-1 800 1500 1000 200 2 149
ГП 3-2 1200 1500 1000 200 3 204
ГП 3-3 1600 1500 1000 200 4 259
ГП 4-1 800 2000 1000 200 2 185
ГП 4-2 1200 2000 1000 200 3 252
ГП 4-3 1600 2000 1000 200 4 319
ГП 5-1 800 500 1500 200 2 99
ГП 5-2 1200 500 1500 200 3 140
ГП 5-3 1600 500 1500 200 4 181
ГП 6-1 800 1000 1500 200 2 152
ГП 6-2 1200 1000 1500 200 3 212
ГП 6-3 1600 1000 1500 200 4 271
ГП 6-4 2000 1000 1500 200 5 330
ГП 7-1 800 1500 1500 200 2 216
ГП 7-2 1200 1500 1500 200 3 298
ГП 7-3 1600 1500 1500 200 4 381
ГП 8-1 800 2000 1500 200 2 268
ГП 8-2 1200 2000 1500 200 3 368
ГП 8-3 1600 2000 1500 200 4 469
ГП 9-1 800 500 500 200 2 41
ГП 9-2 1200 500 500 200 3 57
ГП 9-3 1600 500 500 200 4 74
ГП 10-1 800 1000 500 200 2 63
ГП 10-2 1200 1000 500 200 3 87
ГП 10-3 1600 1000 500 200 4 111
ГП 10-4 2000 1000 500 200 5 135
ГП 11-1 800 1500 500 200 2 89
ГП 11-2 1200 1500 500 200 3 122
ГП 11-3 1600 1500 500 200 4 156
ГП 12-1 800 2000 500 200 2 111
ГП 12-2 1200 2000 500 200 3 151
ГП 12-3 1600 2000 500 200 4 191
