Компактные приточные установки ZPW

Компактные приточные установки со встроенным водяным нагревателем предназначены для подачи очищенного и подогретого свежего воздуха в небольшие помещения.
Установки имеют корпус из оцинкованной стали с изоляцией 50-мм подходят для помещений средних объемов.
— Мотор-колесо ZIEHL-ABEGG
— Компактная конструкция (высота от 400 мм)
— Водяной нагреватель из медных труб с алюминиевым оребрением
— Толщина изоляции из минеральной ваты 50 мм
— Универсальный монтаж
— Простое сервисное обслуживание
— Карманный фильтр класса EU5 в комплекте
— Компактный модуль управления (опция)

В установке используется водяной нагреватель с теплообменником из медных труб с алюминиевым оребрением. Для увеличения теплоотдачи трубы механически расширены
и тем самым жестко соединены с оребрением.
Пайка калачей теплообменников осуществляется припоем с 5% содержанием серебра, что обеспечивает высокое качество паяных деталей.
В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Максимальные рабочие температура/давление составляют 100 °С/16 бар или 150 °С/10 бар. Нагреватель испытан на герметичность при давлении 30 бар.
Установка оснащена карманным фильтром класса EU5.
Установка предназначена для монтажа непосредственно к круглым воздуховодам. Присоединительные патрубки имеют резиновые уплотнения.

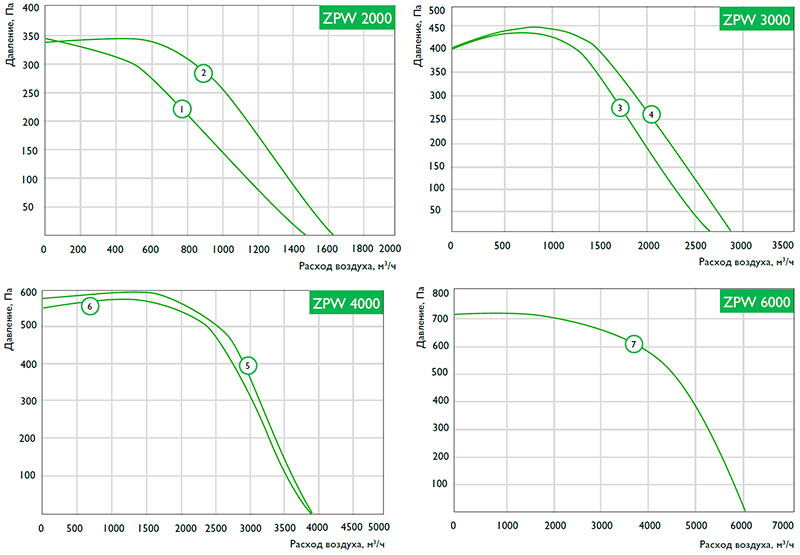

Технические характеристики

Модель	Макс. расход воздуха,	Макс. давление, Па	Водяной нагреватель	Вентилятор			Схема электрических соединений	Модель шкафа управления
Модель	Макс. расход воздуха,	Макс. давление, Па	Мощность, кВт	Напряжение, В/частота, Гц/ число фаз	Частота вращения, об./мин	Потребляемая мощность, кВт/сила тока, А	Схема электрических соединений	Модель шкафа управления
ZPW 2000/14 L1	1540	340	13,6	230/50/1	1190	0,69/3,00	1	ZCS-W-V1
ZPW 2000/14 L3	1620	340	13,6	400/50/3	1380	0,93/1,90	2	ZCS-W-Y1
ZPW 3000/27 L1	2600	430	27,2	230/50/1	1210	1,15/5,10	1	ZCS-W-V1
ZPW 3000/27 L3	2790	440	27,2	400/50/3	1310	1,50/2,60	2	ZCS-W-Y1
ZPW 4000/41 L1	3770	590	40,8	230/50/1	1340	2,50/11,0	1	ZCS-W-V3
ZPW 4000/41 L3	3740	560	40,8	400/50/3	1300	2,50/4,10	2	ZCS-W-Y3
ZPW 6000/54 L3	5940	710	54,0	230/50/1	1320	3,70/6,00	2	ZCS-W-Y4

Уровень звуковой мощности LWA, дБ(А)

LwA, дБ(А)	Общий	В октавных полосах частот, Гц
LwA, дБ(А)	Общий	63	125	250	500	1000	2000	4000	8000
ZPW 2000
ко входу	69	53	66	62	58	54	54	54	46
к выходу	81	56	68	74	77	69	71	70	64
к окружению	58	30	45	55	52	48	48	44	33
ZPW 3000
ко входу	74	55	69	71	62	58	56	62	54
к выходу	85	57	71	82	77	74	74	74	68
к окружению	64	36	51	63	51	44	42	44	34
ZPW 4000
ко входу	72	56	71	65	57	51	51	56	54
к выходу	78	56	71	73	73	70	66	64	55
к окружению	64	41	57	62	53	46	52	50	46
ZPW 6000
ко входу	75	62	72	70	65	60	60	63	60
к выходу	85	61	73	79	79	77	77	76	66
к окружению	71	45	58	66	61	60	64	66	55

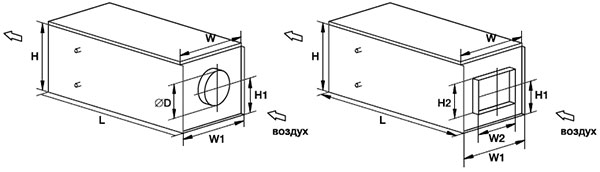

Габаритные и присоединительные размеры

Модель	Размеры, мм								Вес, кг
Модель	W	W1	H1	L	H	D	H2	W2	Вес, кг
ZPW 2000-5,0	614	610	198	1350	400	250	-	-	75
ZPE 3000	704	700	256	1450	500	315	-	-	98
ZPE 4000	824	820	239	1450	500	-	300	500	103
ZPE 6000	924	920	300	1650	600	-	350	600	175

Технические данные нагревателей

Модель	Расход воздуха, м3/ч	Температура входящего воздуха, °С	Температура воды
			90/70 °С				80/60 °С
			Температура выходящего воздуха, °С	Мощность, кВт	Расход воды, л/с	Падение давления воды, кПа	Температура выходящего воздуха, °С	Мощность, кВт
ZPW 2000	1000	-30	19,3	16,6	0,18	16,0	14,8	15,1
ZPW 2000	1000	-25	22,4	15,9	0,18	16,0	17,6	14,3
ZPW 2000	1000	-15	28,3	14,6	0,17	15,0	23,2	12,9
ZPW 2000	1000	-10	31,1	13,8	0,17	14,0	25,9	12,1
ZPW 2000	1000	0	36,4	12,3	0,15	11,0	31,2	10,6
ZPW 2000	1000	10	41,6	10,8	0,13	9,0	36,5	9
ZPW 3000	2000	-30	21,1	34,3	0,36	16,0	16,8	31,4
ZPW 3000	2000	-25	24,1	33,0	0,36	16,0	19,4	29,9
ZPW 3000	2000	-15	30,2	30,4	0,36	16,0	24,7	26,7
ZPW 3000	2000	-10	32,7	28,8	0,34	15,0	27,2	25,1
ZPW 3000	2000	0	37,8	25,6	0,31	12,0	32,3	21,8
ZPW 3000	2000	10	42,7	22,3	0,027	9,0	37,2	18,5
ZPW 4000	3000	-30	18,7	49,1	0,55	15,0	14,2	44,6
ZPW 4000	3000	-25	21,9	47,3	0,55	15,0	17,0	42,4
ZPW 4000	3000	-15	27,7	43,1	0,52	13,0	22,5	37,8
ZPW 4000	3000	-10	30,4	40,8	0,49	12,0	25,1	35,5
ZPW 4000	3000	0	35,7	36,2	0,43	10,0	30,4	30,9
ZPW 4000	3000	10	40,9	31,5	0,38	8,0	35,6	26,1
ZPW 6000	4000	-30	22,8	71,0	0,73	17,0	18,1	64,7
ZPW 6000	4000	-25	25,8	68,3	0,73	17,0	21,2	62,2
ZPW 6000	4000	-15	31,7	62,9	0,73	17,0	26,3	55,6
ZPW 6000	4000	-10	34,5	60,0	0,72	16,0	28,8	52,3
ZPW 6000	4000	0	39,4	53,3	0,64	13,0	33,7	45,6
ZPW 6000	4000	10	44,1	46,4	0,55	10,0	38,4	38,7
