Диффузоры с термоприводом ДПУ-М-Т

Диффузор ДПУ-М-Т предназначен для подачи воздуха в неизотермическом режиме.

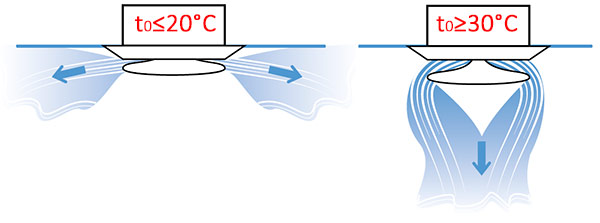

В конструкции ДПУ-М-Т установлен термопривод, который автономно регулирует положение внутренней подвижной вставки в зависимости от температуры приточного воздуха:

при t0≤20°C формируется веерная струя, при t0≥30°C - коническая смыкающаяся.

Наличие данной функции позволяет рекомендовать диффузоры для применения в энергосберегающих системах, где требуется эксплуатационное регулирование при переменных тепловых нагрузках в автономном режиме и не подразумевается применение дорогостоящих электроприводов, а также систем управления и автоматизации.

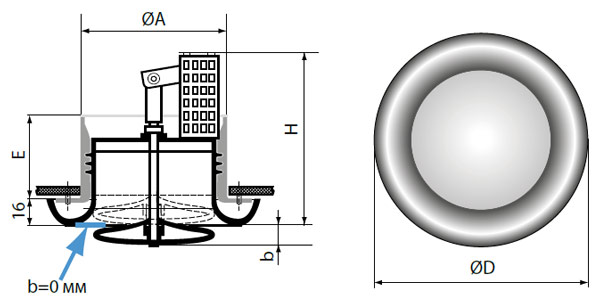

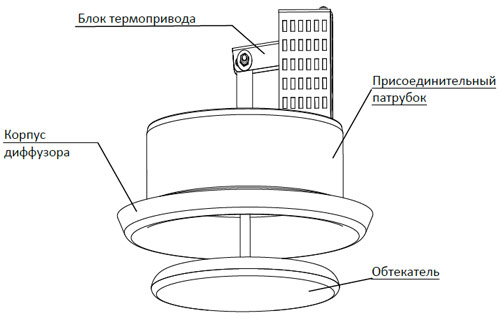

Схема конструкции диффузоров ДПУ-М-Т

Типоразмер	ØA, мм	ØD, мм	E, мм	Н, мм	Масса, кг
ДПУ-М-Т-100	99	140	55	157	0,4
ДПУ-М-Т-125	124	170	55	158	0,5
ДПУ-М-Т-160	159	215	60	172	0,7
ДПУ-М-Т-200	198	258	60	176	0,9
ДПУ-М-Т-250	248	308	60	179	1,2

Данные для подбора диффузоров ДПУ-М-Т

при подаче воздуха в помещение горизонтальной веерной настилающейся струей*

Типоразмер	F₀ ,м²	Положение обтекателя b, мм	L_wA = 20 дБ(А)				L_wA = 25 дБ(А)				L_wA = 35 дБ(А)					L_wA = 45 дБ(А)
			L⁰, м³/ч	ΔPп, Па	Дальнобойность струи [м] при Vx, м/с		L⁰, м³/ч	ΔPп, Па	Дальнобойность струи [м] при Vx, м/с		L⁰, м³/ч	ΔPп, Па	Дальнобойность струи [м] при Vx, м/с			L⁰, м³/ч	ΔPп, Па	Дальнобойность струи [м] при Vx, м/с
			L⁰, м³/ч	ΔPп, Па	0,2	0,5	L⁰, м³/ч	ΔPп, Па	0,2	0,5	L⁰, м³/ч	ΔPп, Па	0,2	0,5	0,75	L⁰, м³/ч	ΔPп, Па	0,5	0,75
100	0,007	10	50	21	1,4	0,6	60	30	1,7	0,7	90	67	2,5	1,0	0,7	125	129	1,4	0,9
125	0,011	18,5	80	13	1,8	0,7	100	20	2,3	0,9	150	44	3,4	1,4	0,9	215	91	1,9	1,3
160	0,018	24	140	12	2,5	1,0	175	18	3,1	1,2	260	40	4,6	1,8	1,2	375	84	2,6	1,8
200	0,029	30	265	16	3,7	1,5	320	24	4,4	1,8	465	51	6,4	2,6	1,7	655	101	3,6	2,4
250	0,046	40	370	12	4,1	1,6	450	17	5,0	2,0	650	36	7,2	2,9	1,9	920	72	4,1	2,7

*При отсутствии настилающей поверхности значения дальнобойности струи из таблицы и графика уменьшаются в соответствии с коэффициентом 0,7.

при подаче воздуха в помещение неизотермической вертикальной конической смыкающейся струей

Типоразмер	F₀, м²	Положение	L_wA = 20 дБ(А)				L_wA = 25 дБ(А)				L_wA = 35 дБ(А)				L_wA = 45 дБ(А)
			L⁰, м³/ч	ΔPп, Па	Дальнобойность струи 1_0,2 [м] при Δt₀, °C		L⁰, м³/ч	ΔPп, Па	Дальнобойность струи 1_0,2 [м] при Δt₀, °C		L⁰, м³/ч	ΔPп, Па	Дальнобойность струи 1_0,2 [м] при Δt₀, °C		L⁰, м³/ч	ΔPп, Па	Дальнобойность струи 1_0,2 [м] при Δt₀, °C
			L⁰, м³/ч	ΔPп, Па	+5	+10	L⁰, м³/ч	ΔPп, Па	+5	+10	L⁰, м³/ч	ΔPп, Па	+5	+10	L⁰, м³/ч	ΔPп, Па	+5	+10
100	0,007	20	60	11	2,5	1,8	80	19	3,3	2,4	120	42	4,9	3,6	180	95	7,4	5,3
125	0,011	30	115	12	2,9	2,1	135	16	3,3	2,4	195	34	4,8	3,5	280	70	6,9	5,0
160	0,018	40	215	15	4,5	3,2	255	22	5,3	3,8	370	45	7,7	5,5	535	95	11	7,9
200	0,029	50	400	22	5,0	3,6	470	30	5,9	4,2	655	58	8,2	5,9	900	110	11	8,1
250	0,046	65	490	13	3,4	2,4	580	19	4,0	2,9	805	36	5,6	4,0	1120	70	7,8	5,6

Аэродинамические и акустические характеристики

при подаче воздуха в помещение горизонтальной веерной настилающейся струей

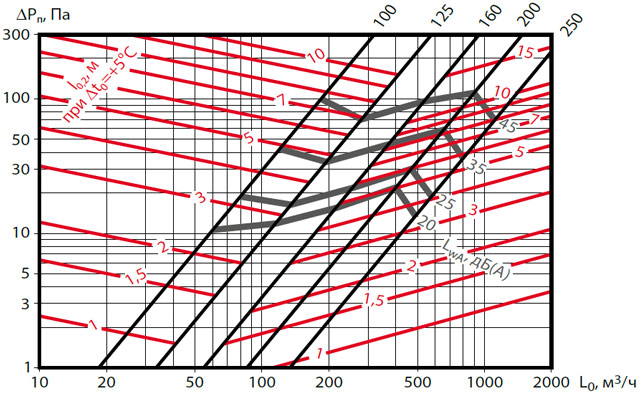

при подаче воздуха в помещение неизотермической вертикальной конической смыкающейся струей при Δt₀=+5° C

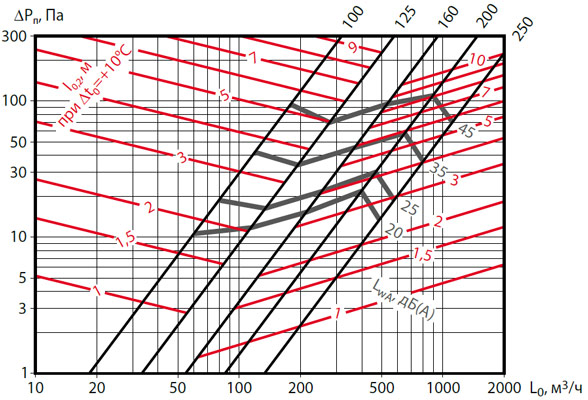

при подаче воздуха в помещение неизотермической вертикальной конической смыкающейся струей при Δt₀=+10° C
