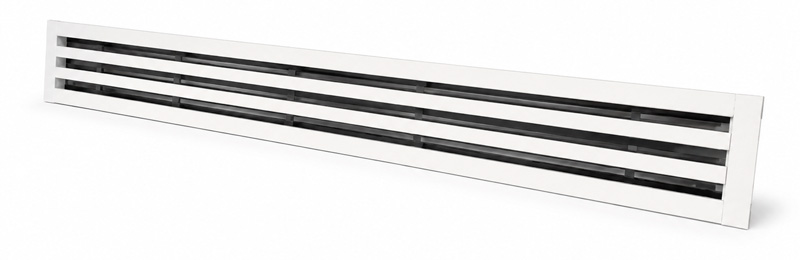

Щелевые решетки АРС, АЛС и АВС

Приточные щелевые решетки АРС, АЛС предназначены для подачи воздуха в помещения различного назначения системами вентиляции и кондиционирования, в том числе с переменным расходом воздуха.
Решетки АРС обеспечивают устойчивость струи приточного воздуха в диапазоне изменения объемных расходов от 100% до 25% в том числе в режиме охлаждения.
Вытяжные решетки АВС предназначены для удаления воздуха из помещений.
Типоразмеры решеток: А (длина) от 300 мм до 2000 мм; В (высота) от 41 мм (1 щель) до 236 мм (6 щелей), шаг 39 мм.
Коэффициент живого сечения решеток АРС, АЛС Кж.с. = 0,25; АВС Кж.с. = 0,60.

Щелевые решетки представляют собой конструкцию из алюминиевого профиля с числом щелей от 1 до 6. В каждой щели решеток АРС установлены две перфорированные заслонки, выполняющие роль рассекателя потока и регулятора расхода воздуха, а также две направляющие жалюзи, при повороте которых на угол α от 0º до 45º изменяется направление приточного потока от вертикального до горизонтального. При длине решетки более 1 м жалюзи изготавливаются составными. Схема 4 реализуется при установке в один последовательный ряд нескольких решеток или одной АРС при А > 1 м.

Возможна компоновка щелевых решеток без поворотных жалюзи АЛС. В этом случае направление приточного потока не регулируется. Решетки могут поставляться с боковинами и без них. Возможно изготовление сложных Т-образных и угловых решеток. Как правило, приточные решетки АРС, АЛС должны использоваться с камерами статического давления 2КСД. Применение регулятора расхода в 2КСД (2КСР) нецелесообразно, т.к. регулирование расхода осуществляется перфорированными заслонками непосредственно в решетках АРС, АЛС. Вытяжные решетки АВС могут использоваться с регулятором расхода (2КСР), а также для удобства монтажа с 2КСД.

АРС, АЛС, АВС соединяются с камерами статического давления самонарезающими винтами. При монтаже щелевых решеток без КСД они устанавливаются по уровню подшивного потолка и подсоединяются к воздуховодам. Подшивной потолок устанавливается после крепления АРС, АЛС, АВС.

Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
При изготовлении решетки на заказ возможна окраска в любой цвет по каталогу RAL. Поворотные жалюзи окрашены в черный цвет.

Габаритно присоединительные размеры

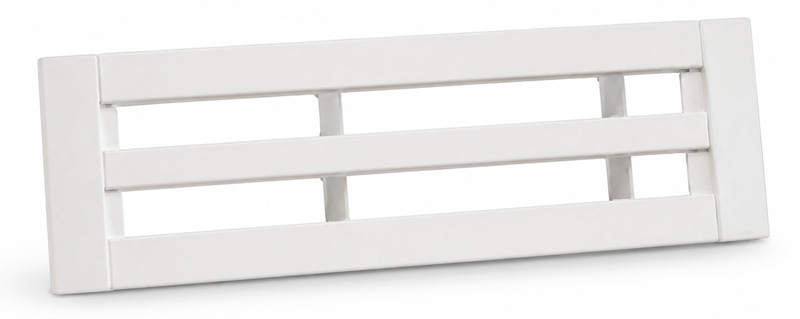

Щелевые решетки образованы неподвижным Т-образным профилем

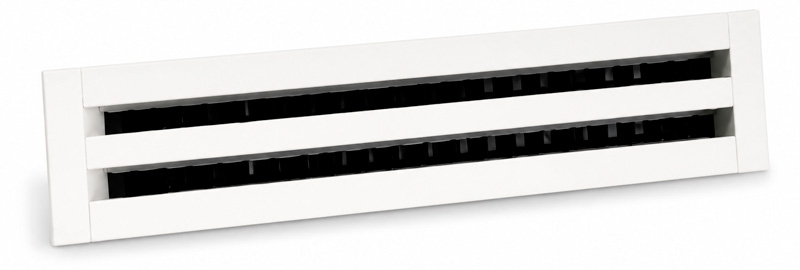

Щелевые решетки образованы неподвижным Т-образным профилем и снабжены регулятором расхода воздуха.

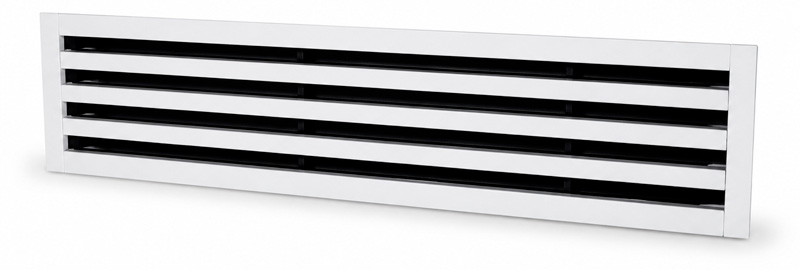

Щелевые решетки образованы неподвижным Т-образным профилем и снабжены подвижным жалюзи для изменения направления потока воздуха, а также регулятором расхода воздуха.

n - число щелей решетки

* При изготовлении КСД самостоятельно уточняйте посадочные размеры решеток

Установка в системах приточной вентиляции

В таблице приведены рекомендуемые расходы воздуха L₀в зависимости от уровня генерируемого шума L_A, соответствующие потери полного давления ∆P_полн, дальнобойности приточных струй
l_0,2(V_x= 0,2 м/с),l_0,5(V_x= 0,5 м/с),l_0,75(V_x= 0,75 м/с) для двух положений подвижных жалюзи:
α= 0° иα= 45°.

Данные для подбора щелевых решеток АРС, АЛС длиной 1 м* при подаче воздуха в помещение

Число щелей	Fo, м²	L_A<20дБ (А)				L_A=25дБ (А)				L_A=35дБ (А)				L_A≤ 45дБ (А)
		L_o, м³/ч	∆Р_п, Па	дально-бойность, мпри Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, мпри Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, мпри Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с
		L_o, м³/ч	∆Р_п, Па	0,2	0,5	L_o, м³/ч	∆Р_п, Па	0,2	0,5	L_o, м³/ч	∆Р_п, Па	0,2	0,5	L_o, м³/ч	∆Р_п, Па	0,2	0,5	0,75
Вертикальная свободная струя (АРС при α = 0°, АЛС)
1	0,033	90	7	0,6	0,2	120	12	0,7	0,3	160	21	1,0	0,4	250	50	1,5	0,6	0,4
2	0,072	140	4	0,8	0,3	200	8	1,1	0,5	300	19	1,7	0,7	450	42	2,6	1,0	0,7
3	0,110	180	3	1,0	0,4	280	8	1,6	0,7	420	18	2,5	1,0	600	37	3,5	1,4	0,9
4	0,150	220	3	1,3	0,5	370	9	2,1	0,9	540	19	3,1	1,2	800	41	4,6	1,8	1,2
5	0,189	250	3	1,4	0,6	500	11	2,9	1,1	650	19	3,8	1,5	1000	44	5,8	2,3	1,5
6	0,227	270	2	1,6	0,6	530	9	3,1	1,2	750	19	4,4	1,8	1200	48	7,0	2,8	1,9
Горизонтальная настилающаяся струя (АРС при α = 45°)
1	0,033	60	4	0,5	0,2	85	7	0,7	0,3	130	17	1,1	0,4	180	33	1,5	0,6	0,4
2	0,072	120	4	1,0	0,4	150	6	1,2	0,5	220	13	1,8	0,7	320	27	2,6	1,1	0,7
3	0,110	150	3	1,3	0,5	220	7	1,9	0,7	300	12	2,5	1,0	460	28	3,8	1,5	1,0
4	0,150	180	3	1,4	0,6	280	6	2,2	0,9	400	13	3,2	1,3	570	27	4,5	1,8	1,2
5	0,189	220	3	1,7	0,7	340	7	2,7	1,1	500	14	4,0	1,6	700	29	5,6	2,2	1,5
6	0,227	250	3	2,1	0,8	400	7	3,3	1,3	580	15	4,7	1,9	820	30	6,7	2,7	1,8

Для решеток А≠1 м табличные значения L₀корректируются пропорционально их длине. Значения ∆P_полни дальнобойности струи соответствуют табличным при сохранении удельного расхода.

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчетувоздухораспределителей.

Установка в системах вытяжной вентиляции

В таблице приведены рекомендуемые расходы воздуха L₀в зависимости от уровня генерируемого шума L_A, соответствующие потери полного давления ∆P_полн. Всасываемый поток имеет короткий факел, и его скорость не рассчитывается.

Данные для подбора щелевых решеток АВС длиной 1 м* при удалении воздуха из помещения

Число щелей	F_o, м²	L_A= 25дБ (А)			L_A= 35дБ (А)			L_A= 45дБ (А)
Число щелей	F_o, м²	L_o, м³/ч	∆Р_п, Па	V_o, м/с	L_o, м³/ч	∆Р_п, Па	V_o, м/с	L_o, м³/ч	∆Р_п, Па	V_o, м/с
ABC
1	0,033	200	6	1,7	300	14	2,5	500	38	4,2
2	0,072	350	5	1,4	600	14	2,3	900	31	3,5
3	0,110	420	3	1,1	800	12	2,0	1300	33	3,3
4	0,150	600	4	1,1	1100	14	2,0	1600	30	3,0
5	0,189	800	5	1,2	1400	16	2,1	2000	33	2,9
6	0,227	900	5	1,1	1600	16	2,0	2200	30	2,7

Для решеток А≠1 м табличные значения L₀корректируются пропорционально их длине. Значения ∆P_полнсоответствуют табличным при сохранении удельного расхода.

*-Решетки других размеров и цветов поставляются под заказ
