Индивидуальная система скидок позволяет получить выгодные цены вне зависимости от объема размещенного заказа.

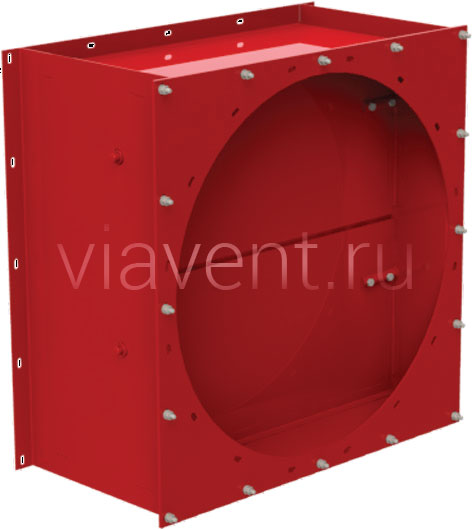

Клапан лепестковый для осевых вентиляторов, серия 1.494-33

Клапаны лепестковые КЛ серии 1.494-33, предназначенные для установки на нагнетательной стороне осевых вентиляторов, с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.
Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011-78 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б. Необходимый минимальный динамический напор для открытия клапана 30-40±0,5 Па ((3-4±0,5) кГс/м2).
Конструкция лепесткового клапана представляет собой корпус, во втулках которого на осях закреплены лопатки .


Размеры

серия 1.494-33

Цена руб./шт.
Тип
400х400 КЛ.00.000 (к вентилятору №4) 6 171
500х500 КЛ.00.000-01 (к вентилятору №5) 7 117
630х630 КЛ.00.000-02 (к вентилятору №6,3) 8 651
800х800 КЛ.00.000-03 (к вентилятору №8) 12 388
1000х1000 КЛ.00.000-04 (к вентилятору №10) 14 673
1250х1250 КЛ.00.000-05 (к вентилятору №12,5) 17 186

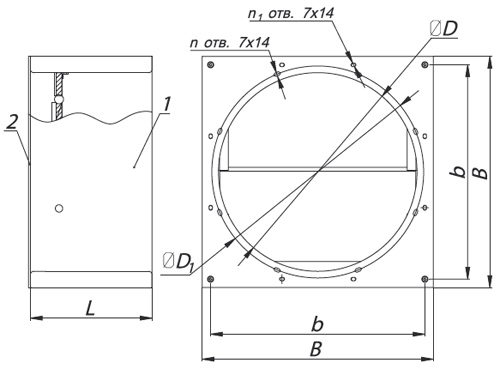

Габаритные и присоединительные размеры



1 - клапан 2 - съемная переходная диафрагма

Обозначение № вентилятора Размеры, мм Количество, шт Масса, кг
b B L D D1 n n1
КЛ.00.000-00 4 403 469 247 403 430 12 8 13,4
КЛ.00.000-01 5 503 563 287 503 530 16 16 17,5
КЛ.00.000-02 6,3 633 699 357 633 660 20 16 24,1
КЛ.00.000-03 8 805 971 332 805 830 20 16 33,5
КЛ.00.000-04 10 1008 1076 392 1006 1035 28 16 43,4
КЛ.00.000-05 12,5 1260 1328 497 1258 1285 28 24 61,7
