Радиальные вентиляторы ВР 280-46 (2,5; 3,15; 4; 5; 6,3; 8; 10)
Среднего давления
Одностороннего всасывания
Вперед загнутые лопатки колеса
Количество лопаток - 32
Правое и левое вращение
Поворотный спиральный корпус
Прямой привод

Вентиляторы ВР 280-46 №№2,5…12,5; ВР 280-46 №№2,5K1…12,5К1; ВР 280-46 №№2,5Ж…10Ж; ВР 280-46 №№2,5К1М...10К1М выполнены в соответствии с техническими условиями ТУ 4861-006-73876510-06 и рекомендуются для применения в системах, ограничивающих возможности размещения вентоборудования по габаритам, или требующих стабильных аэродинамических параметров. Достаточно густой ряд вентиляторов ВР 280-46 с КПД (max 73%) позволяет подобрать наиболее экономичный и эргономичный вариант в режимах с производительностью по воздуху от 600 м3/ч до 88 500 м3/ч и с полным давлением от 250 Па до 3500 Па. Вентиляторы не предназначены для перемещения сред с содержанием пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых
материалов. Вентиляторы не рекомендуется устанавливать в системах с повышенными требованиями к уровню шума и для параллельной работы без установки элементов сети.

Вентиляторы ВР 280-46 №№2,5…12,5 - из углеродистой стали, предназначены для перемещения воздуха и других невзрывоопасных газопаровоздушных смесей с температурой до 80°С, не вызывающих ускоренной коррозии углеродистой стали обыкновенного качества (скорость коррозии не выше 0,1 мм в год).

Вентиляторы ВР 280-46 №№2,5K1…12,5К1 - коррозионностойкие из нержавеющей стали, предназначены для перемещения агрессивных невзрывоопасных газопаровоздушных смесей с температурой до 80°С, не вызывающих ускоренной коррозии нержавеющей стали 12Х18Н10Т (скорость коррозии не выше 0,1 мм в год).

Вентиляторы ВР 280-46 №№2,5К1М...10К1М - коррозионностойкие морозостойкие из нержавеющей стали, предназначены для перемещения агрессивных невзрывоопасных газопаровоздушных смесей с температурой от -50°С до 80°С, не вызывающих ускоренной коррозии нержавеющей стали 12Х18Н10Т (скорость коррозии не выше 0,1мм в год).

Вентиляторы ВР 280-46 №№2,5Ж…10Ж - теплостойкие из углеродистой стали, предназначены для перемещения воздуха и других невзрывоопасных газопаровоздушных смесей с температурой до 200°С, не вызывающих ускоренной коррозии углеродистой стали обыкновенного качества (скорость коррозии не выше 0,1 мм в год).

Вентиляторы взрывозащищённые ВР 280-46 №№2,5В…10В; ВР 280-46 №№2,5ВК1…10ВК1; ВР 280-46 №№2,5ВЖ…10ВЖ; ВР 280-46 №№2,5ВК1М...10ВК1М; ВР 280-46 №№2,5В2…10В2 выполнены в соответствии с техническими условиями ТУ 4861-006-73876510-06 и могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В-Iа, В-IIа, В-Iб по классификации ПУЭ-76. Вентиляторы не предназначены для перемещения сред с содержанием пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых материалов. Вентиляторы не допускаются для
применения в вентсистемах, перемещающих взрывоопасные пыли, парогазовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Вентиляторы ВР 280-46 №№2,5В…10В - из разнородных материалов, предназначены для перемещения в вентиляционных системах взрывоопасных производств пылепарогазовоздушных смесей с температурой до 80°С, не вызывающих ускоренной коррозии углеродистой стали обыкновенного качества и латуни (скорость коррозии не выше 0,1 мм в год), для групп взрывоопасной смеси Т1, Т2, Т3 и категорий IIА, IIВ по ГОСТ 12.1.011-78.

Вентиляторы ВР 280-46 №№2,5ВК1…10ВК1 - коррозионностойкие из нержавеющей стали, предназначены для перемещения в вентиляционных системах взрывоопасных производств агрессивных пылепарогазовоздушных смесей с температурой до 80°С, не вызывающих ускоренной коррозии нержавеющей стали 12Х18Н10Т и латуни (скорость коррозии не выше 0,1 мм в год), для групп взрывоопасной смеси Т1, Т2, Т3 и категорий IIА, IIВ по ГОСТ 12.1.011-78.

Вентиляторы ВР 280-46 №№2,5ВК1М...10ВК1М - коррозионностойкие морозостойкие из нержавеющей стали, предназначены для перемещения агрессивных невзрывоопасных газопаровоздушных смесей с температурой от -50°С до 80°С, не вызывающих ускоренной коррозии нержавеющей стали 12Х18Н10Т (скорость коррозии не выше 0,1мм в год).

Вентиляторы ВР 280-46 №№2,5ВЖ…10ВЖ - теплостойкие из разнородных материалов, предназначены для перемещения в вентиляционных системах взрывоопасных производств пылепарогазовоздушных смесей с температурой до 200°С, не вызывающих ускоренной коррозии углеродистой стали обыкновенного качества и латуни (скорость коррозии не выше 0,1 мм в год), для групп взрывоопасной смеси Т1, Т2 и категорий IIА, IIВ по ГОСТ 12.1.011-78.

Вентиляторы радиальные ВР 280-46 №№2,5В2…10В2 - из алюминиевых сплавов, предназначены для перемещения в вентиляционных системах взрывоопасных производств агрессивных пылепарогазовоздушных смесей с температурой до 80°С, не вызывающих ускоренной коррозии алюминиевых сплавов (скорость коррозии не выше 0,1 мм в год), для групп взрывоопасной смеси Т1, Т2 и категорий IIА, IIВ, за исключением газопаровоздушных смесей, содержащих окислы железа и взрывоопасных смесей с воздухом коксового газа (IIВТ1), окиси пропилена, окиси этилена, формальдегида, этилтрихлор-этилена, этилена, (IIВТ2), винил-трихлорсилена, этилдихлорсилена (IIВТ3) по ГОСТ 12.1.011-78. Вентиляторыне допускаются для перемещения смесей, содержащих окислы железа. Вентиляторы применяются в соответствии со СНиП 2.04-05, для перемещения невзрывоопасных дымовоздушных смесей, не содержащих взрывчатых веществ, волокнистых
и липких материалов, токопроводящей пыли, агрессивных газов и паров, в концентрациях, разрушающих металлы и изоляцию, с запылённостью не боле 10мг/м3.

Стойкость вентиляторов:
ВР 280-46 №№2,5…12,5ДУ(400) – с температрурой дымовоздушных смесей не более 400°С – не менее 120 минут;
ВР 280-46 №№2,5…12,5ДУ(600) – с температрурой дымовоздушных смесей не более 600°С – не менее 90 минут;

Условия эксплуатации

Вентиляторы радиальные ВР 280-46 №№2,5…12,5 применяются в стационарных системах кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей в условиях умеренного (У) и тропического (Т) 2-ой и 3-й категории размещения по ГОСТ 15150-90. При обеспечении защиты вентилятора и электродвигателя от атмосферных воздействий допускается использование вентиляторов по 1-й категории размещения. Температура окружающей среды от -40°С (в северном исполнении от -50°С) до +40°С (в тропическом исполнении до +45°С). Среднее квадратичное значение виброскорости от внешних источников в местах установки не должно превышать 2 мм/с. При работе вентиляторов в составе вытяжных вентиляционных систем необходимо применять дроссель-регулирующие устройства, для исключения перегрузки электродвигателя.

Шумовые характеристики

Обозначение вентилятора Частота вращения, об/мин Октавные уровни звуковой мощности, дБ, вполосах среднегеометрических частот, Гц
125 250 500 1000 2000 4000 8000
ВР 280-46-2,5 1357 78 78 80 76 72 67 59
2850 93 97 99 95 91 86 78
ВР 280-46-3,15 915 73 77 79 75 71 66 58
1395 82 86 88 84 80 75 67
ВР 280-46-4 920 80 84 86 82 78 73 65
1440 91 95 97 93 89 84 76
ВР 280-46-5 970 88 92 94 90 86 81 73
1460 98 102 104 100 96 91 83
ВР 280-46-6,3 730 89 93 95 91 87 82 74
970 97 101 103 99 95 90 82
ВР 280-46-8 730 97 101 103 99 95 90 82
985 104 108 110 106 102 97 89
ВР 280-46-10 450 93 97 99 95 91 86 78
503 96 100 102 98 94 89 81
580 99 103 105 101 97 92 84
642 101 105 107 103 99 94 86

Конструкция вентилятора соответствует ГОСТ 5976-90. Вентиляторы ВР 280-46 №№2,5…12,5 состоят из рабочего колеса, спирального корпуса, рамы и электродвигателя. Рабочее колесо имеет 32 вперёд загнутые цилиндрические лопатки. Номинальный диаметр (в дециметрах) рабочих колес вентиляторов ВР 280-46 №№2,5…12,5 соответствует номеру вентилятора и имеет значения: 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5. По направлению вращения рабочего колеса, вентиляторы определяются как правые (колесо вращается по направлению вращения часовой стрелки) и левые (колесо вращается против направления вращения часовой стрелки).

Корпус изготавливается с использованием закаточного шва, что позволяет достичь прочности и избежать протечек воздуха. Корпус вентилятора может быть установлен в положение указанное на рисунке по направлению выходного патрубка. На входе и выходе корпусов имеются присоединительные фланцы, соответствующим размерам по ГОСТ 26270-84 “Фланцы вентиляционные”. Корпус и электродвигатель устанавливаются при помощи болтов на раму из сваренного гнутого профиля. Рама может устанавливаться жестко на фундамент или на виброизоляторы. Колесо устанавливается непосредственно на вал электродвигателя.

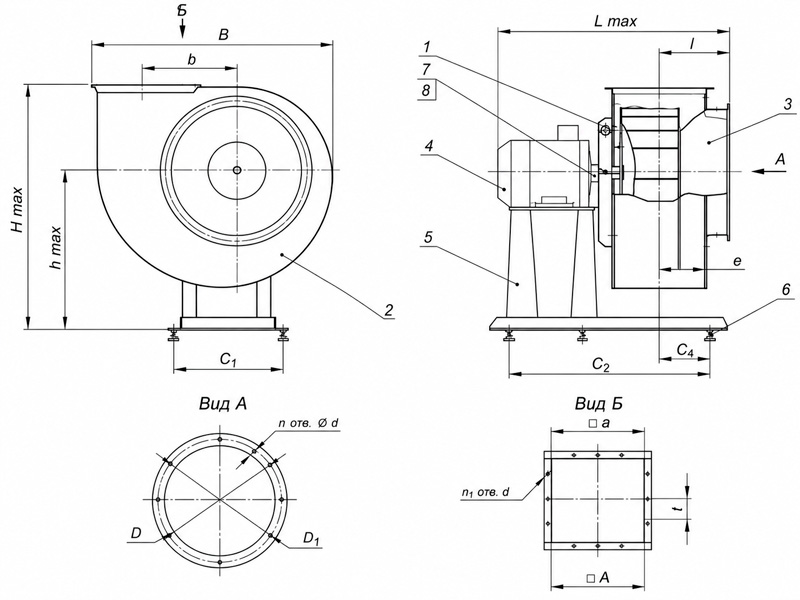

Габаритные и присоединительные размеры

1.Колесо рабочее 2. Корпус 3. Коллектор  4. Двигатель 5.Станина  6. Виброизолятор 7. Осевой вентилятор (только для вентиляторов дымоудаления) 8. Экран (только для вентиляторов дымоудаления) 1. Колесо рабочее 2. Корпус 3. Коллектор 4. Двигатель 5. Узел вала, 7-ограждение 8-Осевой вентилятор (только для вентиляторов дымоудаления), 9 – Экран (только для вентиляторов дымоудаления)
B L H b I h D D1 d n A a t d1 n1 C1 C2 C3 c4
ВР 280-46-2,5 480 485 517 162,5 143 350 250 280 7 8 200 175 100 7x10 8 270 400 200 54
ВР 280-46-3,15 593 586 605 203 166 395 315 345 7 8 255 220 100 7x10 12 285 440 220 78
ВР 280-46-4 738 715 795 260 197 532 400 430 7 8 310 280 100 7x10 12 390 540 270 108
ВР 280-46-5 925 785 970 325 256 640 500 530 9 8 380 350 100 9х15 12 395 680 340 141
ВР 280-46-6,3 1150 1000 1142 410 300 760 630 660 9 8 480 440 100 9х15 20 476 860 430 177
ВР 280-46-8 1450 1160 1515 520 385 1000 800 840 11 16 600 560 150 12x20 16 606 1000 500 239
ВР 280-46-10 1815 1440 1860 650 455 1200 1000 1045 11 24 750 700 150 12x20 20 1850 1450 725 255
ВР 280-46-12,5 2243 1880 2340 812 543 1530 1250 1295 12 24 925 875 125 12 28 2000 1765 1000 351

Схема положения корпуса

Левого вращения Правого вращения



Область аэродинамических параметров вентиляторов ВР 280-46
при температурах 20, 400 и 600°С и атмосферном давлении 760 мм.рт.ст.



Характеристики вентиляторов ВР 280-46 (Схема 1)
Общепромышленного и взрывозащищенного (В), исполнения из углеродистой стали, из алюминиевых сплавов (В2), корозионностойкие (К1) и взрывозащищенные корозионностойкие (ВК1) из нержавеющей стали, общепромышленного исполнения теплостойкие (Ж), взрывозащищенные теплостойкие (ВЖ) из углеродистой стали, для дымоудаления (ДУ400 и ДУ600) *все характеристики даны для работы при температуре 20°С.

Типоразмер двигателя Производительность по воздуху м3/ч Полное давление, Па Частота вращения рабочего колеса, об/мин Установочная мощность, кВт Масса, кг
ВР 280-46-2,5 63B4 946,6 - 1722,4 405,4 - 506,9 1500 0,37 28,6
71A4 973,8 - 2316,1 429,1 - 520,6 1500 0,55 33,6
71B4 968,1 - 2498,2 424,1 - 501,7 1500 0,75 34,4
80B2 2043,7 - 2362,3 1890,1 - 2018,4 3000 2,2 40,7
90L2 2043,7 - 3087,9 1890,1 - 2263,5 3000 3 44,5
100S2 2043,7 - 3958,6 1890,1 - 2369,9 3000 4 51
100L2 2043,7 - 5163,7 1890,1 - 2251,1 3000 5,5 56,5
ВР 280-46-3,15 71A6 1312,5 - 2274,9 309,3 - 384,1 1000 0,37 39,5
71B6 1312,5 - 3194,7 309,3 - 372,7 1000 0,55 43,9
80A6 1319,7 - 3405,7 312,7 - 369,9 1000 0,75 46,6
80A4 2001,1 - 2980,2 718,9 - 856,6 1500 1,1 46,9
80B4 2001,1 - 3900,7 718,9 - 901,4 1500 1,5 51,4
90L4 2001,1 - 5164,0 718,9 - 850,5 1500 2,2 53,6
ВР 280-46-4 80B6 2702,2 - 4216,3 504,2 - 610,2 1000 1,1 60,3
90L6 2716,9 - 5472,2 509,7 - 638,2 1000 1,5 64,3
100L6 2775,6 - 7163,0 532,0 - 629,3 1000 2,2 72,1
100L4 4141,4 - 6525,9 1184,3 - 1437,6 1500 4 74
112M4 4209,0 - 8373,6 1223,3 - 1532,7 1500 5,5 104
132S4 4229,6 - 10751,8 1235,2 - 1468,4 1500 7,5 115
ВР 280-46-5 112MB6 5449,9 - 9109,3 840,0 - 1035,7 1000 4 128
132S6 5507,2 - 11806,5 857,8 - 1066,1 1000 5,5 148,5
132M6 5507,2 - 14212,2 857,8 - 1014,8 1000 7,5 161,5
132M4 8306,8 - 11191,8 1951,6 - 2234,6 1500 11 163,5
160S4 8346,9 - 14466,9 1970,5 - 2447,1 1500 15 210
160M4 8346,9 - 17378,8 1970,5 - 2459,3 1500 18,5 225
180S4 8392,8 - 19935,8 1992,2 - 2417,7 1500 22 250
180M4 8433,0 - 21762,5 2011,3 - 2379,3 1500 30 270
ВР 280-46-6,3 132S8 8216,5 - 10562,9 757,6 - 849,7 750 4 169
132M8 8182,1 - 13953,9 751,2 - 930,1 750 5,5 178
160S8 8354,2 - 17677,7 783,2 - 975,3 750 7,5 253
160M8 8354,2 - 21559,3 783,2 - 926,5 750 11 263
160S6 11131,3 - 15581,5 1390,4 - 1617,7 1000 11 283
160M6 11131,3 - 20358,2 1390,4 - 1739,0 1000 15 304
180M6 11246,1 - 24039,9 1419,2 - 1764,6 1000 18,5 340
200M6 11246,1 - 27720,1 1419,2 - 1703,5 1000 22 403
200L6 11188,7 - 28874,0 1404,8 - 1661,8 1000 30 457
ВР 280-46-8 180M8 17176,7 - 23354,5 1273,3 - 1463,6 750 15 376
200M8 17176,7 - 27914,9 1273,3 - 1559,1 750 18,5 431
200L8 17176,7 - 32422,2 1273,3 - 1595,8 750 22 471
225M8 17176,7 - 42179,4 1273,3 - 1530,1 750 30 521
250S8 17270,7 - 44569,6 1287,3 - 1522,8 750 37 566
200L6 22910,1 - 26835,5 2265,2 - 2434,0 1000 30 601
225M6 23027,6 - 31878,4 2288,4 - 2650,5 1000 37 632
250S6 23027,6 - 37707,8 2288,4 - 2807,6 1000 45 746
250M6 23027,6 - 44888,0 2288,4 - 2869,2 1000 55 632
280S6 22980,6 - 58347,0 2279,1 - 2710,3 1000 75 746

Характеристики вентиляторов ВР 280-46 (Схема 5)

Общепромышленного исполнения из углеродистой стали, корозионностойкие из нержавеющей стали (К1), общепромышленного исполнения теплостойкие из углеродистой стали (Ж), дымоудаления (ДУ400 и ДУ600). Все характеристики даны для работы при температуре 20°С

Типоразмер двигателя Установочная мощность, кВт Обороты на двигателе, об/мин Обороты на рабочем колесе, об/мин Производительность по воздуху, м³/час Полное давление, Па Масса, кг
ВР-280-46-10 АИР 160М8 11 750 328 15053,1 - 38846,8 400,5 - 473,8 760
11 750 346 15879,2 - 40978,6 445,7 - 527,3 760
11 750 365 16751,2 - 39996,7 496,0 - 601,1 760
АИР 180М8 15 750 346 15879,2 - 40978,6 445,7 - 527,3 810
15 750 365 16751,2 - 43228,9 496,0 - 586,8

810

15 750 409 18770,5 - 43717,2 622,8 - 760,0 810
АИР 200М8 18,5 750 365 16751,2 - 43228,9 496,0 - 586,8 902
18,5 750 409 18770,5 - 48440,0 622,8 - 736,8 902
18,5 750 456 20927,5 - 44153,9 774,2 - 964,5 902
АИР 200L8 22 750 409 18770,5 - 48440,0 622,8 - 736,8 940
22 750 456 20927,5 - 51002,2 774,2 - 932,5 940
22 750 511 23451,7 - 42705,3 972,2 - 1215,5 940
АИР 225М8 30 750 456 20927,5 - 54006,5 774,2 - 915,8 997
30 750 511 23451,7 - 55705,8 972,2 - 1179,8 997
30 750 575 26388,9 - 46272,5 1231,0 - 1531,6 997
АИР 250S8 37 750 511 23451,7 - 60520,4 972,2 - 1150,1 1130
37 750 575 26388,9 - 55513,5 1231,0 - 1534,2 1130
37 750 648 29739,1 - 45861,7 1563,4 - 1885,0 1130
АИР 250M8 45 750 545 25012,0 - 64547,2 1105,9 - 1308,2 1195
45 750 648 29739,1 - 54298,4 1563,4 - 1955,1 1195
45 750 730 33502,4 - 44985,3 1984,1 - 2268,4 1195
АИР 280S8 55 750 648 29739,1 - 64673,0 1563,4 - 1938,0 1445
55 750 730 33502,4 - 53371,8 1984,1 - 2416,2 1445
АИР 280M8 75 750 648 29739,1 - 76746,0 1563,4 - 1849,4 1500
75 750 730 33502,4 - 69960,9 1984,1 - 2475,3 1500
АИР 315S8 90 750 730 33502,4 - 81441,5 1984,1 - 2391,5 1850
ВР-280-46-12,5 АИР 225М8 30 750 328 29400,6 - 75872,6 625,9 - 740,4 1905
30 750 346 31014,1 - 76924,6 696,4 - 834,3 1905
30 750 365 32717,2 - 71169,2 775,0 - 960,7 1905
АИР 250S8 37 750 346 31014,1 - 80036,3 696,4 - 823,9 2040
37 750 365 32717,2 - 84178,9 775,0 - 917,7 2040
37 750 409 36661,1 - 71068,9 973,1 - 1220,2 2040
АИР  250M8 45 750 365 32717,2 - 84431,4 775,0 - 916,8 2170
45 750 409 36661,1 - 84140,2 973,1 - 1192,0 2170
45 750 456 40874,0 - 70701,7 1209,6 - 1501,7 2170
АИР 280S8 55 750 409 36661,1 - 94609,4 973,1 - 1151,2 2335
55 750 456 40874,0 - 84219,0 1209,6 - 1511,5 2335
55 750 511 45804,0 - 70232,8 1519,0 - 1828,2 2335
АИР  280M8 75 750 456 40874,0 - 105481,4 1209,6 - 1431,0 2380
75 750 511 45804,0 - 91831,7 1519,0 - 1902,5 2380
АИР 315S8 90 750 511 45804,0 - 107386,4 1519,0 - 1850,2 2650

Аэродинамические характеристики вентиляторов ВР 280-46 по схемам 1 и 5
