Осевые вентиляторы ВО 12-300

— Низкого давления
— Цилиндрический корпус
— Число лопаток – 3
— Правого вращения
— Прямой привод
— Вертикальная установка на раму

Вентиляторы ВО 12-300 выполнены в соответствии с техническими условиями. Вентиляторы не рекомендуется устанавливать в системах с повышенными требованиями к уровню шума и для параллельной работы без установки элементов сети.

ВО 12-300 из углеродистой стали, предназначенные для перемещения воздуха и газопаровоздушных смесей не вызывающих повышенной коррозии углеродистой стали, с температурой до 40°С, не содержащих пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых материалов.

Дополнительно обозначение

В — взрывозащищенные из разнородных металлов, предназначенные для перемещения газопаровоздушных взрывоопасных смесей MA, MB категорий, не вызывающих повышенной коррозии углеродистой стали и латуни, не содержащих взрывчатых веществ, взрывоопасной пыли, с температурой до 40°С, не содержащих пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых материалов.

ВО 12-300 (4...12,5)В не применимы для перемещения газопаропылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Условия эксплуатации

Вентиляторы типа ВО 12-300 применяются в стационарных системах кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.
Температура окружающей среды от -40°С до + 40°С.
Вентиляторы изготавливаются в климатическом исполнении умеренного климата (У) 3-й категории размещения по ГОСТ 15150.
При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов по 1-й и 2-й категории размещения.

Шумовые характеристики

Обозначение	Частота вращения колеса, об/мин	Суммарный уровень звуковой мощности, дБА, не более	Поправки, для расчета уровня звуковой мощности [дБ] в октавных полосах со среднегеометрическими частотами, Гц
Обозначение	Частота вращения колеса, об/мин	Суммарный уровень звуковой мощности, дБА, не более	63	125	250	500	1000	2000	4000	8000
ВО 12-300-4	1350	85	80	82	83	84	80	75	65	60
ВО 12-300-4	2820	100	96	97	98	99	96	93	83	78
ВО 12-300-5	1350	93	88	90	91	92	88	83	73	68
ВО 12-300-6,3	915	90	85	87	88	89	85	80	70	65
ВО 12-300-6,3	1395	100	95	97	98	99	95	91	81	76
ВО 12-300-8	930	94	89	91	92	93	89	84	74	69
ВО 12-300-8	1430	104	99	101	102	103	99	94	84	79
ВО 12-300-10	950	105	100	102	103	104	100	95	85	81
ВО 12-300-12,5	730	105	100	102	103	104	100	95	85	80
ВО 12-300-12,5	950	110	105	107	108	109	105	100	90	85

Вентилятор осевой ВО 12-300 (4...12,5) состоит из следующих основных узлов: цилиндрического корпуса с фланцами, рабочего колеса, рамы, электродвигателя. Для вентиляторов ВО-12-300 (4...6,3) рамы изготавливают по заказу потребителя. Корпус вентилятора выполнен в виде цилиндрической обечайки. На обечайке с двух сторон имеются фланцы для соединения с воздуховодами. Для установки на фундамент предусмотрено исполнение на опоре. Электродвигатель установлен внутри обечайки на
плите с рёбрами.
Рабочее колесо имеет три лопатки, приваренные к составной ступице.
Конструктивно вентилятор выполнен правого вращения. Колесо вращается по часовой стрелке, если смотреть со стороны всасывания.
Принцип работы вентилятора заключается в перемещении рабочей среды за счет энергии вращения рабочего колеса, установленного на валу электродвигателя.
Двигатели могут быть заменены на двигатели других марок без ухудшения характеристик и показателя надежности вентилятора.

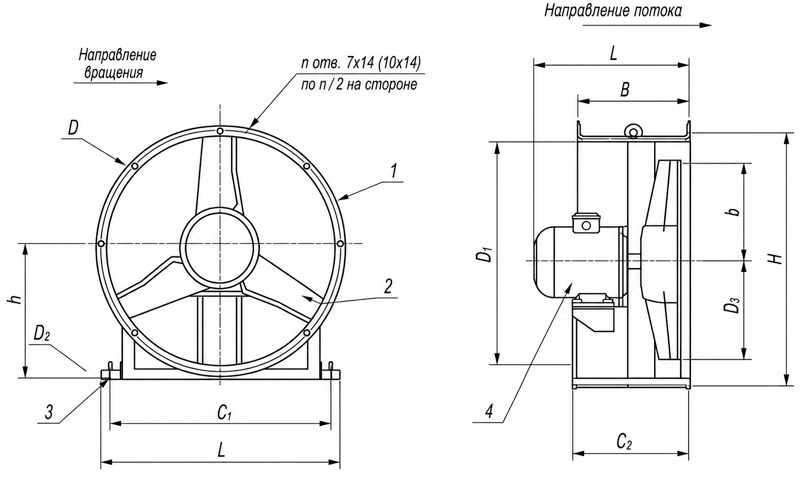

Габаритные и присоединительные размеры

1.Корпус 2.Рабочее колесо 3.Рама 4.Электродвигатель

Обозначение	D	D1	D2	D3	H	C1	C2	h	b	l	L(max)	B	n
ВО 12-300-4*	400	403	430	460	495	360	no	265	1,0…3,4	428	307,5	150	16
ВО 12-300-5*	500	503	530	560	600	440	150	320	1,0...4,1	476	327,5	190	32
ВО 12-300-6.3*	630	633	660	690	734	540	210	389	1,0...4,5	580	371,5	250	32
ВО 12-300-8	800	803	840	870	960	750	270	525	1,0...4,5	820	423	315	32
ВО 12-300-10	1000	1003	1045	1073	1161	900	350	6245	1,0...4,5	970	525	400	32
ВО 12-300-12,5	1250	1253	1295	1323	1417	1100	450	755,5	1,0...5	1170	614	500	32

*- рама изготавливается по заказу

Область аэродинамических параметров осевых вентиляторов ВО 12-300

при температурах 20, 400 и 600°С и атмосферном давлении 760 мм.рт.ст.

Характеристики вентиляторов ВО 12-300

Общепромышленного исполнения из углеродистой стали
Корозионностойкие из нержавеющей стали (К1)
Общепромышленного исполнения теплостойкие из углеродистой стали (Ж)

Вентилятор	Типоразмер двигателя	Производительность по воздуху м3/час	Полное давление, Па	Частота вращения рабочего колеса, об/мин	Установочная мощность, кВт	Масса, кг
ВО 12-300-4	56А4	2274,0 - 3695,2	55,4 - 85,4	1350	0,12	15
	56В4	2274,0 - 3695,2	55,4 - 85,4	1350	0,18	15,7
	63А4	2274,0 - 3695,2	55,4 - 85,4	1350	0,25	16,8
	71А2	4547,9 - 7390,4	221,7 - 341,6	2820	0,75	20,4
ВО 12-300-5	63В4	4441,3 - 7217,1	86,6 - 133,4	1350	0,37	24,4
ВО 12-300-5	71А4	4441,3 - 7217,1	86,6 - 133,4	1350	0,55	25
ВО 12-300-6,3	71А6	5922,9 - 9624,7	61,1 - 94,2	915	0,37	31,4
	80А6	5922,9 - 9624,7	61,1 - 94,2	915	0,75	34,6
	80А4	8884,3 - 14437,0	137,5 - 211,8	1395	1,1	34,9
	80В4	8884,3 - 14437,0	137,5 - 211,8	1395	1,5	36
ВО 12-300-8	80А6	12127,8 - 19707,6	98,5 - 151,8	920	0 75	62
	80В6	12127,8 - 19707,6	98,5 - 151,8	920	1,1	65,7
	100S4	18191,7 - 29561,4	221,7 - 341,6	1430	3	73,4
ВО 12-300-10	100L6	23687,1 - 38491,5	154,0 - 237,2	950	2,2	111
ВО 12-300-10	132S4	40504,9 - 57093,2	495,5 - 276,5	1500	7,5	154
ВО 12-300-12,5	112МВ8	34697,8 - 56384,0	135,3 - 208,5	730	3	179
ВО 12-300-12,5	132М6	46263,8 - 75178,6	240,6 - 370,7	950	7,5	212
