Схемы конструкций клапанов КЛОП-2

КЛОП-2 Цены Схемы конструкций КЛОП-2

Клапаны КЛОП-2 прямоугольного сечения

  Клапаны КЛОП-2(60/90/120)   Клапаны КЛОП®-2(180/240)
  С электромагнитным приводом   С приводом BELIMO   С приводом BELIMO






1 – корпус клапана; 2 – заслонка; 3 – привод; 4 – смотровой люк; 5 – указатель положения заслонки; 6* – тепловой замок; 7 – квадратный хвостовик; 8 – ключ; 9 – блок фиксации заслонки в исходном положении (с тепловым замком в НО клапанах прямоугольного сечения); 10 – рычаг ручного срабатывания электромагнитного привода; 11* – блок ТРУ с кнопкой контроля работоспособности клапана (для НО клапанов с электромеханическим приводом BELIMO); 12 – гнездо под ключ для ручного взвода пружины электромеханического привода; 13 – уголок, ограничивающий часть поверхности клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой.




Количество и размещение смотровых люков клапанов КЛОП-2(60) и КЛОП-2(90) (см. рис., поз. 4) зависит от размера «А» клапана:
при А < 600 мм – один люк на боковой поверхности клапана (стороне А);
при А 600 мм – два люка на боковых поверхностях клапана.
На НО клапанах с электромеханическим приводом BELIMO ТРУ устанавливается следующим образом:
при В 450 мм – на люке всех клапанов КЛОП-2;
при В > 450 мм – на стороне В у привода клапанов КЛОП-2(60/90) и на люке клапанов КЛОП-2(120/180/240).

L1 – длина корпуса НО клапана, устанавливаемого в строительную конструкцию или покрываемого огнезащитой:
L1= 150 мм для клапанов КЛОП-2(60/90);
L1= 180 мм для клапанов КЛОП-2(120);
L1= 270 мм для клапанов КЛОП-2(180/240).

При А < 600 мм используется шина №20 (А1=А+40 мм, B1=B+40 мм).
При А
600 мм используется шина №30 (A1=A+60 мм, B1=B+60 мм).

На клапанах прямоугольного сечения привод размещается на меньшей стороне В.

Примечания:
1. Позиции, отмеченные * соответствуют только НО клапанам.
2. На клапанах прямоугольного сечения круглые смотровые люки на стороне «А» имеются только на КЛОП-2(60/90). На клапанах КЛОП-2(120/180/240) в зависимости от их размеров на стороне «В» у привода или на стороне «А» имеется квадратный смотровой люк. На клапанах КЛОП-2(60/90/120) такой люк на стороне «В» имеется только на клапанах больших размеров с электромагнитным приводом.



Схема кассет из клапанов КЛОП-2

  С приводом Belimo

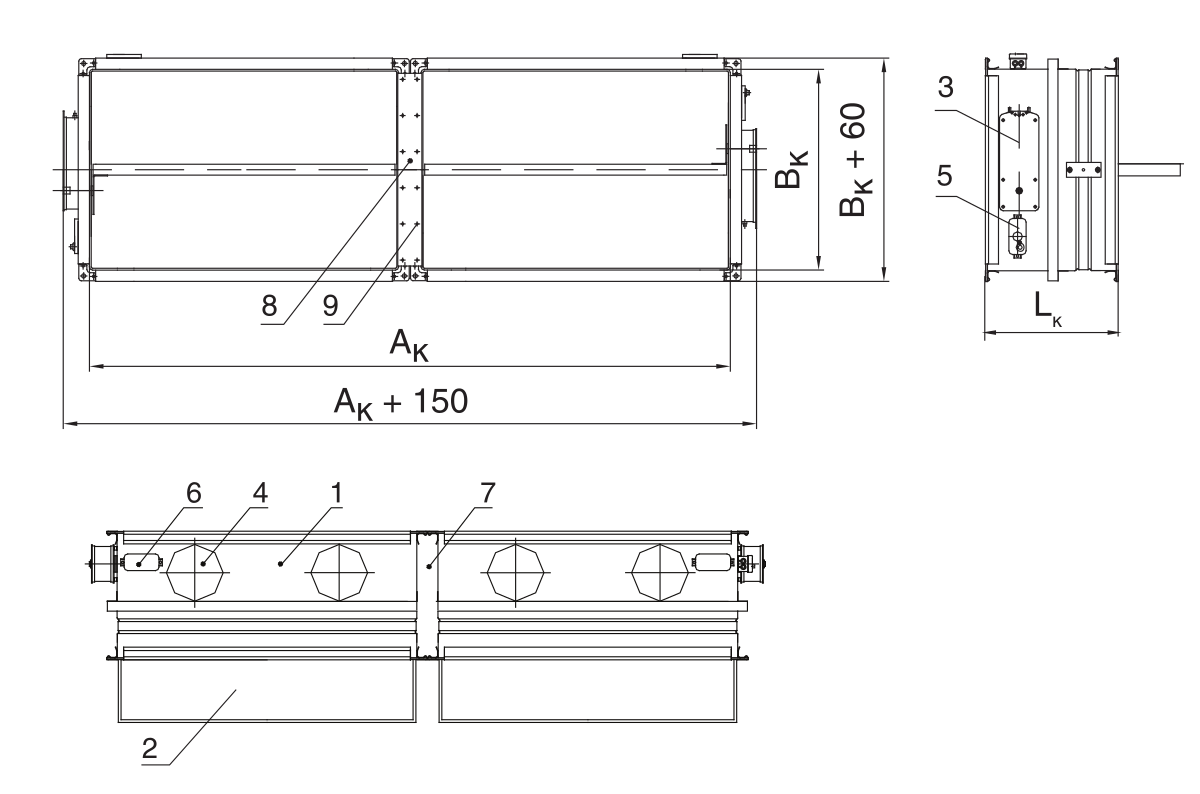

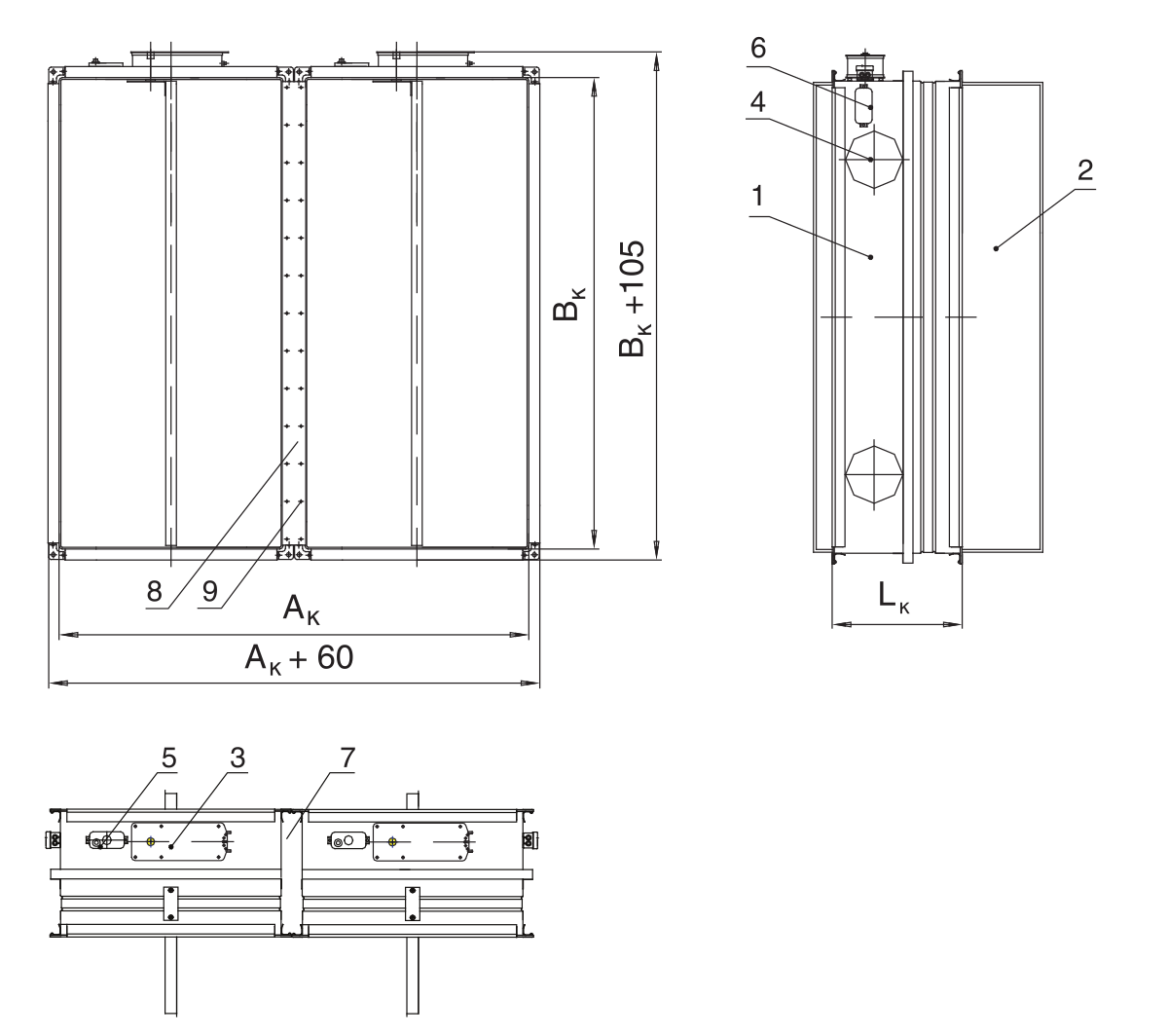

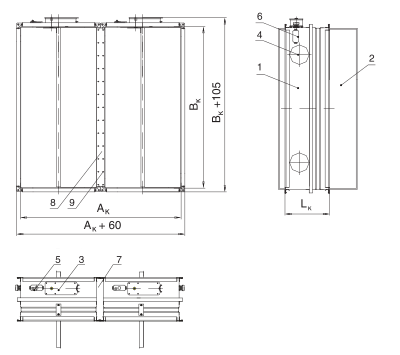

  Исполнение 1   Исполнение 2


Fк = (Aк – 138)(Bк – 9)/106, м2 для КЛОП-2(60/90/120) (9)
Fк = (Aк – 160)(Bк – 9)/106, м2 для КЛОП-2(180/240) (10)
Aк = 2B + 60, мм
Bк = А



Fк = (Aк – 78)(Bк – 39)/106, м2 для КЛОП-2(60/90/120) (11)
Fк = (Aк – 78)(Bк – 50)/106, м2 для КЛОП-2(180/240) (12)
Aк = 2А + 60, мм
Bк = В



  1 – корпус клапана; 2 – заслонка; 3 – привод; 4 – смотровой люк; 5 – ТРУ (для НО клапанов); 6 – соединительная коробка с клеммной колодкой; 7 – теплоизоляционный материал; 8 – планка; 9 – винт-саморез.

Схемы кассет из клапанов КЛОП-2 (60/90/120) с электромагнитным приводом аналогичны схемам с приводами BELIMO.
Схемы установки кассет из клапанов КЛОП-2 аналогичны схемам установки этих клапанов.
Клапаны КЛОП-2(180/240) и кассеты из них изготавливаются только с приводами BELIMO.



Клапаны КЛОП-2 круглого сечения

  С приводом Belimo
  с приводом Belimo   с электромагнитным приводом






Для фланцевого клапана
Lкл=350 мм, L0=93 мм, L1=156 мм для КЛОП®-2(60) и КЛОП®-2(90),
L1=186 мм для КЛОП®-2(120)

Для ниппельного клапана
Lкл=450 мм, L0=143 мм, L1=206 мм для КЛОП®-2(60) и КЛОП®-2(90),
L1=236 мм для КЛОП®-2(120)

L1 – длина корпуса НО клапана, устанавливаемого в строительную конструкцию или покрываемого огнезащитой;
Lкл – длина корпуса клапана


  1 – корпус клапана; 2 – заслонка; 3 – привод; 4 – смотровой люк; 5 – блок фиксации заслонки в исходном положении; 6 – рычаг ручного срабатывания; 7 – квадратный хвостовик с указателем положения заслонки; 8 – уголок, ограничивающий часть поверхности клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой; 9 – блок ТРУ с кнопкой контроля работоспособности клапана (для НО клапанов с электромеханическим приводом BELIMO); 10 указатель положения заслонки
